专利号: 2022203243448
申请人: 苏州沐恒环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-11-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

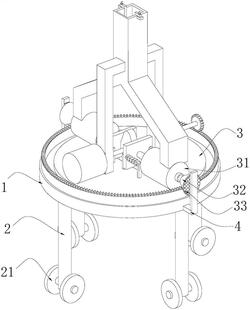

1.一种室内空气治理用除甲醛装置,包括圆环支撑座(1),其特征在于:所述圆环支撑座(1)上通过回转支承转动连接有转动盘(3),转动盘(3)的顶端固定有两个相对称的固定筒(31),两个固定筒(31)的一端进气口处均连接有吸气罩(32),两个固定筒(31)的一端进气口处均安装有单向阀一,两个吸气罩(32)的前端进气口处固定有滤尘网(33),两个固定筒(31)一侧壁上的排气口处均连接有排气短管(34),两个固定筒(31)一侧壁上的排气口处均安装有单向阀二,两个固定筒(31)的外侧固定有同一个人字形通管(35),排气短管(34)均位于人字形通管(35)内,两个固定筒(31)内均滑动有活塞板(36),两个活塞板(36)相对向的一端均固定有活塞杆(37),人字形通管(35)内活动连接有活性炭滤网(38),两个活塞板(36)、圆环支撑座(1)以及转动盘(3)之间连接有旋转式快速进气机构(5),活性炭滤网(38)与人字形通管(35)之间安装有便捷式拆装机构(6);

所述便捷式拆装机构(6)包括固定在活性炭滤网(38)顶端的两个相对称的L型连接杆(601),两个L型连接杆(601)均活动连接在人字形通管(35)内,人字形通管(35)的两侧壁上均固定有连接块(602),连接块(602)的顶端均固定有螺柱(603),L型连接杆(601)均活动套设在对应的螺柱(603)外侧,螺柱(603)的外侧均螺旋连接有手拧螺母(604)。

2.根据权利要求1所述的一种室内空气治理用除甲醛装置,其特征在于:所述圆环支撑座(1)的底端设有多个环形阵列排布的支撑杆(2),支撑板底端均安装有带锁定功能的万向轮(21),圆环支撑座(1)的两侧壁上均固定有L型清洁毛刷(4),L型清洁毛刷(4)的毛刷刷面均与对应的滤尘网(33)表面滑动贴合;

人字形通管(35)的两侧壁上均固定有倒L型支撑架,倒L型支撑架的底端均与转动盘(3)的顶端相连。

3.根据权利要求1所述的一种室内空气治理用除甲醛装置,其特征在于:所述旋转式快速进气机构(5)包括活动连接在转动盘(3)顶部的两个活动板(502),活塞杆(37)的一端均滑动贯穿至对应的固定筒(31)外侧,并与对应的活动板(502)相连,两个活塞杆(37)的两侧均设有固定在转动盘(3)顶端的n型杆(501),活动板(502)均活动套设在对应的两个n型杆(501)的外侧。

4.根据权利要求3所述的一种室内空气治理用除甲醛装置,其特征在于:四个所述n型杆(501)的外侧均活动套设有弹簧(503),弹性的一端均与对应的n型杆(501)一侧壁相连,另一端均与对应的活动板(502)一侧壁相连,转动盘(3)的顶端一侧固定有电机(504),电机(504)的输出轴连接有传动轴,传动轴通过轴承转动连接在两个倒L型支撑架上。

5.根据权利要求4所述的一种室内空气治理用除甲醛装置,其特征在于:所述传动轴的外侧固接有凸轮(505),转动盘(3)上贯穿开设有与凸轮(505)相配合的转动通道,凸轮(505)的外侧均与两个活动板(502)的一侧壁之间滑动贴合,传动轴上远离电机(504)的一端固接有齿轮(506),齿轮(506)的下发啮合连接有传动齿圈(507),传动齿圈(507)的底端固定在圆环支撑座(1)上。
