专利号: 2022203554786
申请人: 句容市鑫喆汽车配件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

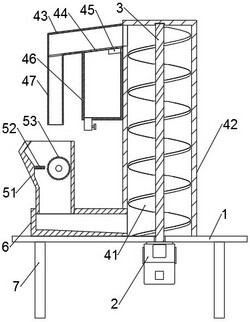

1.一种透明PBT再生颗粒造粒用切粒装置,包括底板(1),其特征在于:所述底板(1)顶部一侧设有切粒机构,所述底板(1)顶部另一侧设有循环输送机构,所述底板(1)底部连接有动力电机(2),所述动力电机(2)输出端连接有转轴(3),所述转轴(3)顶端贯穿底板(1);所述循环输送机构包括螺旋排(41),所述螺旋排(41)与转轴(3)外侧相连接,螺旋排(41)外侧设有筒体(42),所述筒体(42)底部与底板(1)顶部相连接,所述筒体(42)顶部一侧连接有与筒体(42)相连通的出料仓(43),所述出料仓(43)靠近筒体(42)的一侧底部连接有滤网(44),所述滤网(44)底部连接有振动电机(45),所述出料仓(43)底部连接有收集箱(46),所述出料仓(43)远离筒体(42)的一端连接有与出料仓(43)相连通的循环管(47)。2.根据权利要求1所述的一种透明PBT再生颗粒造粒用切粒装置,其特征在于:所述转轴(3)与底板(1)连接处设有轴承,所述转轴(3)顶端延伸至筒体(42)顶壁内部且与筒体(42)连接处设有轴承,所述筒体(42)与螺旋排(41)相匹配。3.根据权利要求1所述的一种透明PBT再生颗粒造粒用切粒装置,其特征在于:所述切粒机构包括工作箱(51),所述工作箱(51)内部一侧壁连接有定刀(52),所述工作箱(51)内部另一侧设有切粒辊(53),所述切粒辊(53)与工作箱(51)的前后两侧壁相连接。4.根据权利要求3所述的一种透明PBT再生颗粒造粒用切粒装置,其特征在于:所述工作箱(51)底部连接有进料管(6),所述进料管(6)另一侧与筒体(42)相连通。5.根据权利要求3所述的一种透明PBT再生颗粒造粒用切粒装置,其特征在于:所述工作箱(51)设置在循环管(47)的下方。6.根据权利要求4所述的一种透明PBT再生颗粒造粒用切粒装置,其特征在于:所述进料管(6)底部设置为斜面。7.根据权利要求1所述的一种透明PBT再生颗粒造粒用切粒装置,其特征在于:所述底板(1)底部四角均连接有支撑柱(7)。
