专利号: 2022204041528
申请人: 山东众盛工程检测有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

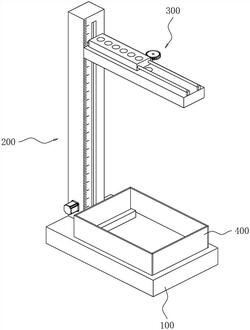

1.一种外墙保温板抗冲击性检测装置,其特征在于:包括底座(100)、升降机构(200)和用于承载金属球的承载机构(300),所述升降机构(200)连接在所述底座(100)远离地面的一侧,所述承载机构(300)与所述升降机构(200)连接,所述升降机构(200)驱动所述承载机构(300)沿靠近或远离所述底座(100)的方向移动。

2.根据权利要求1所述的一种外墙保温板抗冲击性检测装置,其特征在于:承载机构(300)包括承载板(310)、放置块(320)和驱动组件(330),所述承载板(310)与所述升降机构(200)连接,所述承载板(310)与所述底座(100)平行,所述放置块(320)滑动连接在所述承载板(310)远离所述底座(100)的一侧,所述放置块(320)上开设有多个用于盛放金属球的放置孔(321),所述放置孔(321)贯穿所述放置块(320)靠近所述承载板(310)一侧和远离所述承载板(310)一侧的两侧壁,多个所述放置孔(321)沿所述放置块(320)的长度方向等间隔设置,所述承载板(310)上开设有用于供金属球下落的下落孔(311),所述驱动组件(330)连接在所述承载板(310)上,所述驱动组件(330)与所述放置块(320)连接,所述驱动组件(330)驱动所述放置块(320)沿所述放置块(320)的长度方向移动。

3.根据权利要求2所述的一种外墙保温板抗冲击性检测装置,其特征在于:所述承载板(310)上固定连接有两根导向杆(340),两根所述导向杆(340)均穿设在所述放置块(320)上,两根所述导向杆(340)均与所述放置块(320)的长度方向平行,所述放置块(320)滑动连接在两根所述导向杆(340)之间。

4.根据权利要求3所述的一种外墙保温板抗冲击性检测装置,其特征在于:所述驱动组件(330)包括第一驱动电机(331)、齿轮(332)和齿条(333),所述齿条(333)固定连接在所述放置块(320)的侧壁上,所述齿条(333)的长度方向与所述放置块(320)的长度方向平行,所述第一驱动电机(331)固定连接在所述承载板(310)上,所述齿轮(332)与所述第一驱动电机(331)传动连接,所述齿轮(332)与所述齿条(333)啮合连接。

5.根据权利要求2所述的一种外墙保温板抗冲击性检测装置,其特征在于:所述升降机构(200)包括连接组件(210)和升降组件(220),所述连接组件(210)包括支撑柱(211)和滑移块(212),所述支撑柱(211)与所述底座(100)固定连接,所述支撑柱(211)的长度方向与地面垂直,所述支撑柱(211)的侧壁上沿其长度方向开设有滑移槽(213),所述滑移块(212)滑动连接所述滑移槽(213)内,所述滑移块(212)与所述承载板(310)固定连接,所述升降组件(220)与所述支撑柱(211)连接,所述升降组件(220)与所述滑移块(212)连接,所述升降组件(220)驱动所述滑移块(212)沿所述支撑柱(211)的长度方向移动。

6.根据权利要求5所述的一种外墙保温板抗冲击性检测装置,其特征在于:所述升降组件(220)包括第二驱动电机(221)、链条(222)和两个链轮(223),两个所述链轮(223)均与所述支撑柱(211)转动连接,两个所述链轮(223)均位于所述支撑柱(211)的内部,其中一个所述链轮(223)位于靠近所述支撑柱(211)靠近所述底座(100)一端的位置,另一个所述链轮(223)位于靠近所述支撑柱(211)远离所述底座(100)一端的位置,所述链条(222)套设在两个所述链轮(223)的外侧,两个所述链轮(223)通过所述链条(222)传动连接,所述链条(222)与所述滑移块(212)固定连接,所述第二驱动电机(221)与所述支撑柱(211)固定连接,所述第二驱动电机(221)与其中一个所述链轮(223)传动连接。

7.根据权利要求6所述的一种外墙保温板抗冲击性检测装置,其特征在于:所述支撑柱(211)的侧壁上设置有刻度线。

8.根据权利要求1所述的一种外墙保温板抗冲击性检测装置,其特征在于:所述底座(100)远离地面的一侧固定连接有用于阻挡金属球滚动的围挡(400)。
