专利号: 2022204211694
申请人: 天津市天慈科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

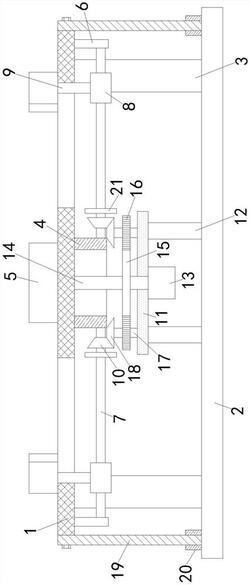

1.一种钕铁硼磁体用磨床夹具,包括磨削台(1),其特征在于:还包括底板(2),所述磨削台(1)与底板(2)之间固定连接有多个支柱(3),磨削台(1)的底端固定连接有固定框(4),磨削台(1)上安装有六个夹持组件,夹持组件包括夹板(5)和固定板(6),固定板(6)与所述固定框(4)之间转动连接有螺杆(7),螺杆(7)的外部螺纹连接有移动座(8),移动座(8)与所述夹板(5)之间固定连接有两个连接柱(9),夹板(5)的底端与磨削台(1)的顶端接触,螺杆(7)的外壁固定连接有锥齿轮一(10),底板(2)的上方设置有支板(11),支板(11)的底端与底板(2)之间固定连接有多个支撑杆(12),支板(11)上安装有驱动机构,驱动机构与各所述锥齿轮一(10)连接。

2.根据权利要求1所述的一种钕铁硼磁体用磨床夹具,其特征在于:所述驱动机构包括电机(13),电机(13)固定安装在支板(11)的底端,电机(13)的输出轴端固定连接有转轴(14),转轴(14)的顶端与磨削台(1)转动连接,转轴(14)的外部固定连接有驱动齿轮(15),驱动齿轮(15)的外部啮合有六个连接齿轮(16),各连接齿轮(16)的内壁均固定连接有连接轴(17),各连接轴(17)的底端均与支板(11)的顶端转动连接,各连接轴(17)的外壁上部均固定连接有锥齿轮二(18),各锥齿轮二(18)分别与各锥齿轮一(10)啮合。

3.根据权利要求2所述的一种钕铁硼磁体用磨床夹具,其特征在于:所述磨削台(1)的侧壁通过螺栓连接有防护板(19),防护板(19)的底端与底板(2)接触。

4.根据权利要求3所述的一种钕铁硼磁体用磨床夹具,其特征在于:所述底板(2)的顶端固定连接有两个定位板(20),所述防护板(19)插入至两个定位板(20)之间。

5.根据权利要求4所述的一种钕铁硼磁体用磨床夹具,其特征在于:各所述螺杆(7)的外壁均固定连接有限制板(21)。

6.根据权利要求5所述的一种钕铁硼磁体用磨床夹具,其特征在于:所述磨削台(1)的顶端标有中心点(22),中心点(22)的外部标有四个刻度线(23)。
