专利号: 202220431100X
申请人: 霸州市仙玉浆食品科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

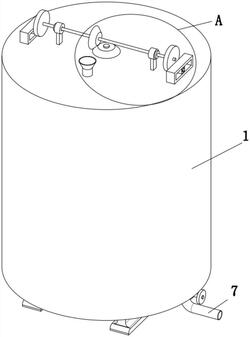

1.一种富硒植物复合饮料混合机,包括搅拌桶(1),其特征在于,所述搅拌桶(1)内滑动安装有多个推板(2),且搅拌桶(1)的底部固定安装有电机(3),电机(3)的输出轴上固定连接有竖轴(4),竖轴(4)的外侧固定安装有多个搅拌桨(5),所述推板(2)的顶部两侧均开设有安装孔,位于同一侧的多个安装孔内固定安装有同一个连接杆(6),两个连接杆(6)的顶端均固定连接有框体(16),框体(16)内滑动安装有方板(15),所述搅拌桶(1)的顶部两侧均固定安装有固定杆,两个固定杆的顶端均固定安装有固定筒(11),两个固定筒(11)内转动安装有同一个连接轴(12),连接轴(12)的外侧固定套接有从动锥齿轮(10)和两个转盘(13),两个转盘(13)相互远离的一侧均固定安装有圆杆(14),两个方板(15)分别转动套接在对应的圆杆(14)的外侧,所述竖轴(4)的顶端延伸至搅拌桶(1)的顶部并固定安装有主动锥齿轮(9),主动锥齿轮(9)与从动锥齿轮(10)相啮合。

2.根据权利要求1所述的一种富硒植物复合饮料混合机,其特征在于,所述推板(2)的顶部开设有多个漏孔,多个漏孔呈等间距均匀排布。

3.根据权利要求1所述的一种富硒植物复合饮料混合机,其特征在于,所述搅拌桶(1)的顶部连通有进料管(8),搅拌桶(1)的底部连通有排料管(7),排料管(7)上固定安装有控制阀。

4.根据权利要求1所述的一种富硒植物复合饮料混合机,其特征在于,所述连接轴(12)的外侧固定套接有两个限位轴套,两个限位轴套分别与对应的固定筒(11)的一侧活动抵接。

5.根据权利要求1所述的一种富硒植物复合饮料混合机,其特征在于,所述搅拌桶(1)的底部固定安装有两个支撑板,所述搅拌桨(5)内固定安装有多个竖挡板。

6.根据权利要求1所述的一种富硒植物复合饮料混合机,其特征在于,所述搅拌桶(1)的顶部两侧均开设有滑孔,两个连接杆(6)分别滑动连接在对应的滑孔内。
