专利号: 2022204356335
申请人: 王娜
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

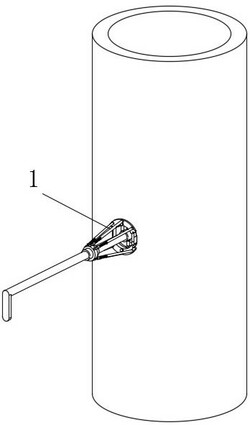

1.一种电厂烟气多点采样用采样头安装装置,包括排烟管和插入排烟管内的取样头,其特征在于:还包括用于连接排烟管和取样头的安装设备(1),所述安装设备(1)包括上抵板组(2)、下抵板组(3)、托置机构(4)、调节管(6)和多个调节杆组(5),所述上抵板组(2)和下抵板组(3)正对且位于排烟管侧壁的采样孔内,所述托置机构(4)位于上抵板组(2)和下抵板组(3)之间,所述调节管(6)位于上抵板组(2)和下抵板组(3)的侧边且调节管(6)通过调节杆组(5)分别与上抵板组(2)、下抵板组(3)连接,所述上抵板组(2)和下抵板组(3)相互靠近侧面均固定连接有内螺纹管(312),所述托置机构(4)包括托置管(41)和两个通过轴承活动连接的旋动螺杆(43),两个所述旋动螺杆(43)相互远离的一端分别螺纹插入两个内螺纹管(312)内,所述调节杆组(5)包括杆体(51)和一端螺纹插入杆体(51)内的螺纹杆(52),所述杆体(51)和螺纹杆(52)相互远离的一端分别设置有第一球体(54)和第二球体(55),所述第一球体(54)、第二球体(55)分别镶嵌在上抵板组(2)、下抵板组(3)和调节管(6)内,所述取样头活动穿过调节管(6)和托置管(41)伸入排烟管内,且通过所述杆体(51)和螺纹杆(52)的相对移动调整调节管(6)水平方向的位置,进而调节采样头的位置。

2.根据权利要求1所述的一种电厂烟气多点采样用采样头安装装置,其特征在于,所述上抵板组(2)和下抵板组(3)包括第一弧板(31)和第二弧板(32),所述第一弧板(31)和第二弧板(32)外侧面相互远离的一端均固定连接有挡板(311),所述挡板(311)抵压排烟管的侧壁。

3.根据权利要求2所述的一种电厂烟气多点采样用采样头安装装置,其特征在于,所述第一弧板(31)靠近第二弧板(32)的侧面中部开设有螺纹插槽(313)且两端均开设有限制插槽(315),所述第二弧板(32)靠近第一弧板(31)侧面两端均固定连接有限制插杆(321)且中部贯穿设置有调节螺栓(322),所述调节螺栓(322)螺纹插入螺纹插槽(313)内,且所述限制插杆(321)插入限制插槽(315)内。

4.根据权利要求3所述的一种电厂烟气多点采样用采样头安装装置,其特征在于,所述下抵板组(3)的第一弧板(31)和第二弧板(32)内侧面相互远离的端角均固定连接有限位杆(314),所述上抵板组(2)的第一弧板(31)和第二弧板(32)内侧面相互远离的端角均固定连接有限位筒(21),所述限位杆(314)插入限位筒(21)内。

5.根据权利要求1所述的一种电厂烟气多点采样用采样头安装装置,其特征在于,所述旋动螺杆(43)上固定连接有转盘(42)。

6.根据权利要求1所述的一种电厂烟气多点采样用采样头安装装置,其特征在于,所述螺纹杆(52)的末端固定连接有拿持柱(53)。
