专利号: 2022204789100
申请人: 孙建平
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

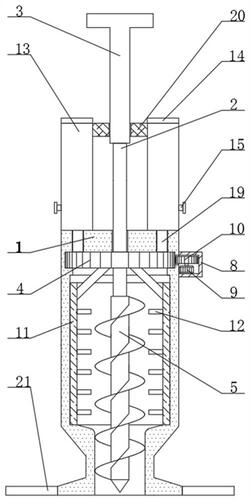

1.一种农业种植用土肥混合穴施肥装置,包括固定筒(1),其特征在于:所述固定筒(1)内侧顶端转动连接有固定轴(2),且固定轴(2)贯穿固定筒(1),所述固定轴(2)顶端转动连接有把手(3),所述固定轴(2)外侧底端滑动连接有从动齿轮(4),且从动齿轮(4)与固定筒(1)滑动连接,所述从动齿轮(4)外侧左右两端均开设有通孔,所述固定轴(2)底端固定连接有螺旋钻头(5),且螺旋钻头(5)与固定筒(1)转动连接,所述固定筒(1)外侧底端固定连接有踏板(21)。

2.根据权利要求1所述的一种农业种植用土肥混合穴施肥装置,其特征在于:所述固定轴(2)内侧固定连接有第一弹簧(6),所述第一弹簧(6)的另一端固定连接有限位块(7),且限位块(7)与固定轴(2)滑动连接,所述限位块(7)与从动齿轮(4)固定连接。

3.根据权利要求1所述的一种农业种植用土肥混合穴施肥装置,其特征在于:所述固定筒(1)右侧固定连接有固定罩(8),所述固定罩(8)内侧固定连接有电机(9),所述电机(9)的主轴末端固定连接有主动齿轮(10),且主动齿轮(10)贯穿固定筒(1),所述主动齿轮(10)与从动齿轮(4)啮合连接。

4.根据权利要求1所述的一种农业种植用土肥混合穴施肥装置,其特征在于:所述从动齿轮(4)底端通过连接杆固定连接有转动套(11),且转动套(11)与固定筒(1)转动连接,所述转动套(11)内侧固定连接有搅拌杆(12)。

5.根据权利要求1所述的一种农业种植用土肥混合穴施肥装置,其特征在于:所述固定筒(1)顶端固定连接有肥料箱(13),所述肥料箱(13)顶端铰链连接有箱盖(14),所述肥料箱(13)外侧转动连接有转把(15),且转把(15)贯穿肥料箱(13),所述转把(15)外侧固定连接有转盘(16),且转盘(16)与肥料箱(13)滑动连接,所述转盘(16)外侧开设有对称设置的凹槽,所述肥料箱(13)底端连通有出料管(19),且出料管(19)的另一端与固定筒(1)连通,所述肥料箱(13)外侧顶端固定连接有固定块(20),且把手(3)贯穿固定块(20),所述把手(3)与固定块(20)滑动连接。

6.根据权利要求5所述的一种农业种植用土肥混合穴施肥装置,其特征在于:所述转盘(16)内侧前后两端均固定连接有第二弹簧(17),所述第二弹簧(17)的另一端固定连接有卡块(18),且卡块(18)贯穿转盘(16),所述卡块(18)与转盘(16)和肥料箱(13)滑动连接,所述卡块(18)与肥料箱(13)接触的一端呈半球状设置。
