专利号: 2022205097446
申请人: 陈宇雄
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

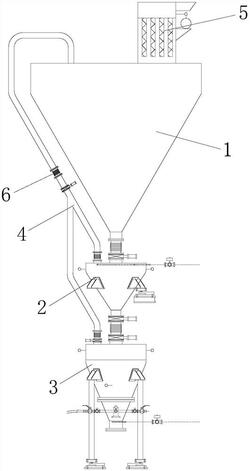

1.一种连续计量输送泵,包括储料仓(1),其特征在于:所述储料仓(1)的下端设置有给料泵(2),所述给料泵(2)的下端设置有连续排料泵(3),所述储料仓(1)的上端一侧设置有过滤器(5),所述储料仓(1)的上端另一侧与给料泵(2)和连续排料泵(3)排气口均连接有连通管(4),所述储料仓(1)与给料泵(2)之间、给料泵(2)与连续排料泵(3)之间、连通管(4)与给料泵(2)之间以及连通管(4)与连续排料泵(3)之间均通过金属软接(6)连接。

2.根据权利要求1所述的一种连续计量输送泵,其特征在于:所述给料泵(2)包括给料排气阀(21)、给料泵泵体(23)、排料阀(24)、给料称重装置(25)、给料进气阀(27)、给料进气环管(28)和给料进料阀(29),其中,所述储料仓(1)的下方设置有给料泵泵体(23),所述给料泵泵体(23)上端进料口与储料仓(1)底部之间设置有给料进料阀(29),所述给料泵泵体(23)的表面侧边设置有给料称重装置(25),所述给料泵泵体(23)的底部设置有排料阀(24),所述给料泵泵体(23)的出气口上端的连通管(4)设置有给料排气阀(21),所述给料泵泵体(23)的表面上端设置有给料进气环管(28),所述给料进气环管(28)的进气口设置有给料进气阀(27)。

3.根据权利要求2所述的一种连续计量输送泵,其特征在于:所述给料泵(2)还包括给料泵高料位(22)和给料压力器(26),其中,所述给料泵泵体(23)的表面一侧设置有给料泵高料位(22),所述给料泵泵体(23)的表面另一侧设置有给料压力器(26)。

4.根据权利要求2所述的一种连续计量输送泵,其特征在于:所述给料进气环管(28)的表面均匀设置有通气孔,所述给料进气环管(28)的中间设置有孔板。

5.根据权利要求2所述的一种连续计量输送泵,其特征在于:所述连续排料泵(3)包括排料排气阀(301)、排料泵泵体(303)、出料口(305)、排料器进口(306)、排料称重装置(307)、均气管(308)、排料进气阀(309)、排料器(310)和排料进料阀(312),其中,所述排料阀(24)的下方设置有排料泵泵体(303),所述排料泵泵体(303)上端进料口与排料阀(24)之间设置有排料进料阀(312),所述排料泵泵体(303)的下端设置有排料器(310),所述排料器(310)的内部中间设置有排料器进口(306),所述排料器(310)的四周设置有出料口(305),所述排料器(310)的表面下端设置有均气管(308),所述均气管(308)放入进气口设置有排料进气阀(309),所述排料泵泵体(303)的上端出气口与连通管(4)之间设置有排料排气阀(301),所述排料泵泵体(303)的侧边四周设置有排料称重装置(307)。

6.根据权利要求5所述的一种连续计量输送泵,其特征在于:所述排料泵泵体(303)还包括排料高料位(302)、排料低料位(304)和排料压力阀(311),其中,所述排料泵泵体(303)一侧的侧边上端设置有排料高料位(302),所述排料泵泵体(303)另一侧的侧边上端设置有排料压力阀(311),所述排料泵泵体(303)的表面下端设置有排料低料位(304)。
