专利号: 2022205792064
申请人: 李颖刚
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

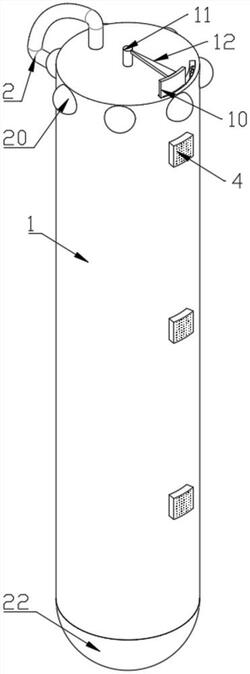

1.一种水资源开发用水样取样装置,包括取样筒(1)以及用于分层取样的取样装置,其特征在于:所述取样装置包括设于取样筒(1)上的握把(2)、开设于取样筒(1)上的多个进水孔(3)、设于进水孔(3)外的防护罩(4)、开设于防护罩(4)上的多个圆孔(5)、设于进水孔(3)内部的过滤网(6)、设于取样筒(1)内部的多个分隔板(7)、设于相邻分隔板(7)之间的取样腔(8)、开设于取样筒(1)上的转动槽(9)、设于转动槽(9)内部的挡板(10)、设于挡板(10)上的转轴(11)、设于转轴(11)与挡板(10)之间的连接板(12)、与取样腔(8)连通的出水管(13)、设于出水管(13)上的止水阀(14)、用于挡板(10)复位的回弹部件以及控制挡板(10)活动方向的导向部件,所述进水孔(3)与取样腔(8)相通,所述挡板(10)与转动槽(9)转动连接,所述连接板(12)与转轴(11)固连。

2.如权利要求1所述的一种水资源开发用水样取样装置,其特征在于:所述回弹部件包括开设于挡板(10)上的通孔(15)、设于转动槽(9)内部的弧形杆(16)以及套设于弧形杆(16)外的弹簧(17),所述弧形杆(16)位于通孔(15)内部,所述挡板(10)与弧形杆(16)滑动连接。

3.如权利要求1所述的一种水资源开发用水样取样装置,其特征在于:所述导向部件包括开设于挡板(10)上的T形槽(18)以及设于T形槽(18)内部的T形导轨(19),所述T形导轨(19)位于T形槽(18)内部,所述挡板(10)与T形导轨(19)滑动连接。

4.如权利要求1所述的一种水资源开发用水样取样装置,其特征在于:所述取样筒(1)上固设有多个漂浮球(20)。

5.如权利要求1所述的一种水资源开发用水样取样装置,其特征在于:所述挡板(10)与转动槽(9)之间设有多个密封垫(21),所述密封垫(21)的数量为两个。

6.如权利要求1所述的一种水资源开发用水样取样装置,其特征在于:所述取样筒(1)的底部固设有配重块(22)。
