专利号: 2022206558539
申请人: 苏州品元精密机电有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

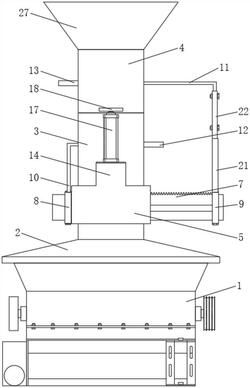

1.一种塑料制品加工废料处理装置,包括粉碎装置(1),其特征在于:所述粉碎装置(1)的顶部固定连接有防漏罩(2),所述防漏罩(2)的顶部固定连接有第一下料管(3),所述第一下料管(3)的顶部设有第二下料管(4),所述第一下料管(3)和第二下料管(4)的外壁均固定连接有右腔板(12)和左腔板(13),所述右腔板(12)的底部设有安装于第一下料管(3)外壁的加固台(5),所述加固台(5)的后端贯穿开设有滑口(6),所述滑口(6)的内部设有齿条(7),所述齿条(7)的两端分别固定安装有左托板(8)和右托板(9),所述左托板(8)的顶部固定连接有下分离板(10),所述下分离板(10)的另一端活动贯穿第一下料管(3)的两侧,并设于右腔板(12)的内腔,且所述右托板(9)的顶部固定连接有支撑机构,所述支撑机构的顶部固定安装有上分离板(11),所述上分离板(11)的另一端活动贯穿第二下料管(4)的两侧,并设于左腔板(13)的内腔,且所述加固台(5)的顶部固定连接有一对龙板架(14),其中一个所述龙板架(14)的外壁固定安装有电机(15),所述电机(15)的输出轴延伸至龙板架(14)的内侧,并固定连接有齿轮(16),所述齿轮(16)啮合连接于齿条(7),且一对所述龙板架(14)的顶部设有分量机构。

2.根据权利要求1所述的一种塑料制品加工废料处理装置,其特征在于,所述分量机构包括分别安装于龙板架(14)顶部的气缸(17),两个所述气缸(17)的输出端分别固定连接有连接板(18),且两个所述连接板(18)分别固定连接在第二下料管(4)的外壁。

3.根据权利要求2所述的一种塑料制品加工废料处理装置,其特征在于,所述分量机构还包括开设于第一下料管(3)顶部的凹槽(19)以及连接于所述第二下料管(4)底部的凸板(20),所述凹槽(19)适配于凸板(20)。

4.根据权利要求1所述的一种塑料制品加工废料处理装置,其特征在于,所述支撑机构包括连接于右托板(9)的U型架(21),所述U型架(21)的顶部固定连接有槽口板(22),所述槽口板(22)的外表面贯穿开设有多个调节孔,所述调节孔内设有固定螺栓。

5.根据权利要求4所述的一种塑料制品加工废料处理装置,其特征在于,所述上分离板(11)远离第二下料管(4)的一端贯穿开设有多个固定孔,所述固定孔的内直径值等于调节孔的内直径值,且所述上分离板(11)通过固定螺栓与槽口板(22)固定连接。

6.根据权利要求1所述的一种塑料制品加工废料处理装置,其特征在于,所述右腔板(12)和左腔板(13)的内腔分别固定连接有张力弹簧(23),两个所述张力弹簧(23)的另一端分别固定连接有抵触板(24)。

7.根据权利要求1所述的一种塑料制品加工废料处理装置,其特征在于,所述齿条(7)的外壁开设有滑槽(25),所述滑槽(25)的内部滑动连接有滑轨(26),所述滑轨(26)固定连接在滑口(6)的内壁。

8.根据权利要求1所述的一种塑料制品加工废料处理装置,其特征在于,所述第二下料管(4)的顶部固定连接有漏斗(27)。
