专利号: 202220655989X
申请人: 文扬驰
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

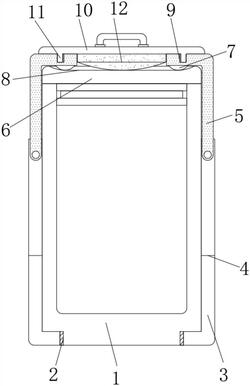

1.一种液体包装罐防泄漏结构,包括罐体(1),其特征在于:所述罐体(1)的外侧安装有外接套筒(3)和密封盖(6),所述外接套筒(3)的内侧安装有调节卡板(5),所述调节卡板(5)的内侧与密封盖(6)之间通过限位卡块(7)连接,所述调节卡板(5)的内侧和外侧设置分别有螺纹凹槽(9)和连接盖(10),所述连接盖(10)通过螺纹环(11)与调节卡板(5)连接,所述连接盖(10)与密封盖(6)之间连接有挤压块(12)。

2.根据权利要求1所述的一种液体包装罐防泄漏结构,其特征在于:所述罐体(1)外侧的底部开设有外螺纹槽(2),所述外接套筒(3)内侧的底部设置有内螺纹,所述外接套筒(3)螺纹连接在外螺纹槽(2)的外侧,且外接套筒(3)的内侧与罐体(1)的外侧贴合。

3.根据权利要求1所述的一种液体包装罐防泄漏结构,其特征在于:所述外接套筒(3)外侧的顶部以罐体(1)的中心为圆点环形等距离开设有安装槽(4),所述调节卡板(5)的底部转动连接在安装槽(4)内侧的顶部,所述调节卡板(5)呈7字型,所述调节卡板(5)内壁顶部靠近罐体(1)中心的一侧固定连接有限位卡块(7)。

4.根据权利要求1所述的一种液体包装罐防泄漏结构,其特征在于:所述密封盖(6)活动插接在罐体(1)的顶部,所述密封盖(6)的顶部一体成型有弧形凹面(8),所述调节卡板(5)的内侧与罐体(1)和密封盖(6)的外侧贴合,且限位卡块(7)位于弧形凹面(8)内侧的边缘处。

5.根据权利要求1所述的一种液体包装罐防泄漏结构,其特征在于:所述调节卡板(5)内侧顶部的弧形为同一个圆的轨道,所述螺纹凹槽(9)开设在调节卡板(5)的顶部靠近罐体(1)中心的一侧,所述螺纹凹槽(9)之间相互适配并组成同一个螺纹槽。

6.根据权利要求1所述的一种液体包装罐防泄漏结构,其特征在于:所述连接盖(10)底部的边缘处一体成型有螺纹环(11),所述连接盖(10)通过螺纹环(11)螺纹连接在螺纹凹槽(9)内,所述挤压块(12)固定连接在连接盖(10)底部的中央,且挤压块(12)的底部与弧形凹面(8)的内侧贴合。
