专利号: 2022206636966
申请人: 邰爽
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

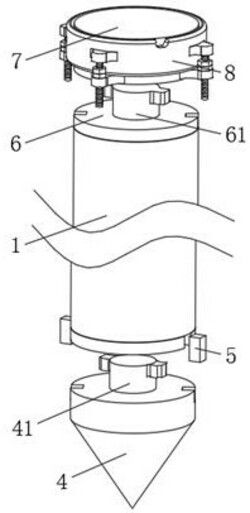

1.一种预应力再生混凝土预制桩,包括预制柱本体(1),其特征在于:所述预制柱本体(1)内设置有若干根预应力筋(2),所述预应力筋(2)的一端固定有位于预制柱本体(1)端部的下端板(3),所述预应力筋(2)另一端固定有位于预制柱本体(1)另一端的上端板(6);

所述下端板(3)远离预制柱本体(1)的一侧设置有桩头(4),所述桩头(4)远离下端板(3)的一侧呈锥形设置,所述上端板(6)远离预制柱本体(1)的一侧设置有对上端板(6)防护的防护板(7),所述桩头(4)靠近下端板(3)的一侧固定有第一卡板(41),所述下端板(3)侧面开设有与第一卡板(41)适配的卡孔。

2.根据权利要求1所述的预应力再生混凝土预制桩,其特征在于:所述第一卡板(41)远离桩头(4)的一侧固定有第一凸板(42),所述下端板(3)侧面开设有与第一凸板(42)适配的定位孔。

3.根据权利要求2所述的预应力再生混凝土预制桩,其特征在于:所述桩头(4)靠近下端板(3)的一侧开设有第一卡槽,所述下端板(3)侧面开设有与第一卡槽错位的第二卡槽,所述第一卡槽、第二卡槽内卡接有对下端板(3)、桩头(4)定位的契板(5)。

4.根据权利要求3所述的预应力再生混凝土预制桩,其特征在于:所述上端板(6)侧面开设有与第二卡槽错位的第三卡槽,所述上端板(6)远离预制柱本体(1)的一侧固定有与卡孔适配的第二卡板(61),所述第二卡板(61)侧面设置有与定位孔适配的第二凸块(62),所述防护板(7)侧面开设有与第二卡板(61)、第二凸块(62)适配的定位槽。

5.根据权利要求1所述的预应力再生混凝土预制桩,其特征在于:所述防护板(7)的外侧密封滑动套设有环形板(8),所述环形板(8)侧面开设有注浆孔,所述环形板(8)侧面固定有若干个固定板(81),所述固定板(81)侧面固定有支撑螺杆(82),所述防护板(7)侧面对应固定板(81)安装有定位板(71),且支撑螺杆(82)与定位板(71)为滑动连接,所述支撑螺杆(82)侧面螺纹安装有与定位板(71)侧面接触的螺母(83)。

6.根据权利要求1所述的预应力再生混凝土预制桩,其特征在于:相邻两个预应力筋(2)之间设置有对其定位的箍筋(21),且箍筋(21)沿预应力筋(2)长度方向设置有若干组。
