专利号: 2022206661332
申请人: 扬州市职业大学(扬州开放大学)
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

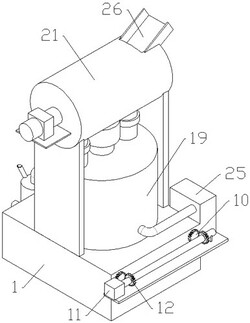

1.一种饲料自动搅拌机,其特征在于:包括机座,所述机座上设有搅拌桶,所述搅拌桶内的上部设置有第二搅拌棒、下部设置有第一搅拌棒,所述搅拌桶设置有冷却壁,冷却壁上设有连通搅拌桶内腔的第一进料口,冷却壁的底部连接有连通搅拌桶内腔的出料口,出料口对应连接有出料阀;

机座内安装有驱动第一搅拌棒转动的第二电机,所述搅拌桶的顶部安装有驱动第二搅拌棒转动的第三电机;

搅拌桶一侧设有平衡罐,所述平衡罐通过第一导管连通连接搅拌桶的冷却壁,所述平衡罐一侧设有加压口,所述平衡罐底部设有进水导管,所述平衡罐靠近进水管道一端设有单向阀,所述搅拌桶上方设有与搅拌桶连通连接的粉碎桶,搅拌桶通过连接在机座两侧的支撑板支撑安装,所述粉碎桶一端设有第二进料口,所述粉碎桶内设有粉碎棒,粉碎桶的一端安装有驱动粉碎棒转动的第四电机;

所述机座上还安装有收集箱,收集箱通过通过第二导管与搅拌桶的冷却壁连通连接。

2.根据权利要求1所述的一种饲料自动搅拌机,其特征在于:机座为下端开口的中空结构,所述机座内设有滚珠丝杠,所述滚珠丝杠一端设有右旋螺纹、另一端设有左旋螺纹,滚珠丝杠的中间段为光杆段,滚珠丝杠的光杆段两侧连接有对称布置的第一支撑块、第二支撑块,滚珠丝杠两端螺纹连接有对称布置的第一连接件、第二连接件,第一连接件、第一支撑块布置在滚珠丝杠的一侧,第二支撑块、第二连接件布置在滚珠丝杆的另一侧,第一支撑块、第二支撑块分别对应铰接有向下布置的支撑柱,所述支撑柱的下端均连接有万向轮,第一支撑块上连接的支撑柱中部与第一连接件之间、第二支撑块上连接的支撑柱中部与第二连接件之间分别铰接有支撑杆;

所述滚珠丝杠一端伸出机座、并连接有第一齿轮,所述机座一侧设有第一电机,所述第一电机输出轴上设有与第一齿轮相啮合的第二齿轮。

3.根据权利要求2所述的一种饲料自动搅拌机,其特征在于:所述机座一侧设有平台,所述第一电机位于平台上,所述第一电机输出轴远离第一电机一端设有主轴支架,所述主轴支架上设有与第一电机输出轴相对应的凹槽,所述第一电机输出轴转动设置在凹槽中。

4.根据权利要求1所述的一种饲料自动搅拌机,其特征在于:粉碎棒下方的粉碎桶内设置有料筛,通过粉碎棒粉碎至粒径小于料筛孔径的物料在粉碎棒粉碎搅拌作用下通过料筛,所述粉碎桶的底部的两侧连接有锥形料口,锥形料口的小口端朝下、并通过送料管与下方的搅拌桶连接。
