专利号: 2022206700750
申请人: 河南海之德高新环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

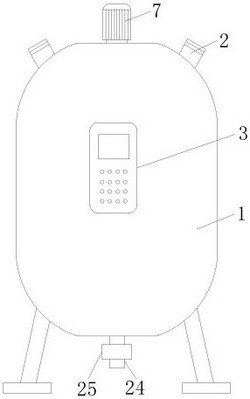

1.一种液体氯化钙生产用改进型反应釜,包括釜体(1),其特征在于:所述釜体(1)的顶部安装有驱动电机(7),所述驱动电机(7)两侧的釜体(1)的顶部分别安装有进料管(2)和排气管,所述釜体(1)的前端安装有控制开关(3),所述釜体(1)的内壁顶端导通开设有转动孔(4),转动孔(4)内转动连接有转动柱(5),所述釜体(1)内部的转动柱(5)的表面安装有搅拌棒(6),且转动柱(5)的顶端延伸至釜体(1)的上方并与驱动电机(7)的输出轴连接,所述转动柱(5)的两侧底部均安装有弹性伸缩机构,两个弹性伸缩机构上均安装有移动刮料机构,且两个移动刮料机构均与釜体(1)的侧壁相适配,两个所述弹性伸缩机构上均设置有限位机构,所述弹性伸缩机构上设置有两个铰接复位机构。

2.根据权利要求1所述的一种液体氯化钙生产用改进型反应釜,其特征在于:所述弹性伸缩机构包括伸缩柱(8)、伸缩杆(10)和弹性弹簧(11),所述转动柱(5)的两侧底部均安装有伸缩柱(8),两个伸缩柱(8)相互远离的一端均开设有伸缩槽(9),两个伸缩槽(9)内均滑动连接有伸缩杆(10),伸缩槽(9)和伸缩杆(10)之间安装有弹性弹簧(11)。

3.根据权利要求2所述的一种液体氯化钙生产用改进型反应釜,其特征在于:所述移动刮料机构包括移动柱(12)、移动块(13)、刮料板(14)和刮刀(15),两个所述伸缩杆(10)相互远离的一端均安装有移动柱(12),两个所述移动柱(12)的顶端均安装有移动块(13),两个所述移动块(13)相互远离的一端均安装有刮料板(14),所述刮料板(14)的一侧表面安装有刮刀(15),且刮刀(15)远离刮料板(14)的一端与釜体(1)的侧壁滑动接触。

4.根据权利要求2所述的一种液体氯化钙生产用改进型反应釜,其特征在于:所述限位机构包括两个限位块(17),所述伸缩槽(9)的顶部内壁和底部内壁上均开设有限位槽(16),所述伸缩杆(10)的顶部和底部均安装有限位块(17),且两个限位块(17)分别与相对应的限位槽(16)滑动连接。

5.根据权利要求2所述的一种液体氯化钙生产用改进型反应釜,其特征在于:所述铰接复位机构包括固定板(18)、两个复位板(20)、两个复位弹簧(21)、两个铰接板(22)和两个铰接座(23),所述伸缩柱(8)的顶部和底部均安装有固定板(18),两个固定板(18)远离转动柱(5)的一侧均开设有复位槽(19),两个复位槽(19)内均滑动连接有复位板(20),两个所述复位板(20)相互远离的一侧均安装有复位弹簧(21),两个复位弹簧(21)相互远离的一端分别与相对应的复位槽(19)的顶部内壁和底部内壁连接,两个所述复位板(20)上均转动连接有倾斜对称设置的铰接板(22),所述伸缩杆(10)的顶部和底部均安装有铰接座(23),且两个铰接板(22)相互靠近的一端分别与相对应的铰接座(23)转动连接。

6.根据权利要求1所述的一种液体氯化钙生产用改进型反应釜,其特征在于:所述釜体(1)的底部安装有出料管(24),所述出料管(24)上设置有位于釜体(1)下方的控制阀(25)。

7.根据权利要求1所述的一种液体氯化钙生产用改进型反应釜,其特征在于:所述搅拌棒(6)的数量为若干个,且搅拌棒(6)等距离分布在转动柱(5)上。

8.根据权利要求3所述的一种液体氯化钙生产用改进型反应釜,其特征在于:所述刮刀(15)的数量为若干个,且刮刀(15)呈竖直方向等距离分布在刮料板(14)上。
