专利号: 2022207401794
申请人: 日照海盛智能装备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

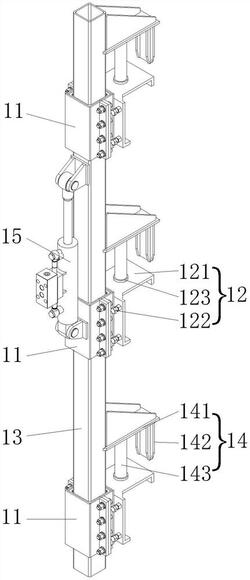

1.侧模锁紧装置,用于锁紧相邻的第一模板和第二模板,其特征在于,包括:至少两个导向件,该导向件具有纵向滑道;

用于固定在第一模板上的紧固件,所述紧固件与所述导向件相连;

导向柱,所述导向柱上沿其长度方向具有滑面,所述滑面与所述纵向滑道相配合;

至少一个锁紧结构,所述锁紧结构包括连接部,连接部的一端与导向柱相连,另一端设有与用于与第二模板锁紧的锁紧销。

2.根据权利要求1所述的侧模锁紧装置,其特征在于,所述导向件为滑套,滑套内的空腔形成所述纵向滑道,所述导向柱穿过滑套并且能够在滑套内滑动,所述导向柱上与滑套的接触面形成所述滑面。

3.根据权利要求2所述的侧模锁紧装置,其特征在于,所述滑套由两个子滑套扣合形成,两个子滑套可拆卸连接。

4.根据权利要求1所述的侧模锁紧装置,其特征在于,所述紧固件包括紧固件本体,所述紧固件本体上设有适于横梁滑动的横向滑道,还包括能够将紧固件本体与横梁固定的紧固结构。

5.根据权利要求1所述的侧模锁紧装置,其特征在于,所述紧固件上设有导向孔,所述连接部上设有导向销,该导向销位于连接部的中部,并且朝向锁紧销伸出的方向延伸,所述导向销与所述导向孔相配合。

6.根据权利要求1所述的侧模锁紧装置,其特征在于,所述连接部上设有导向销,该导向销位于连接部的中部,并且朝向锁紧销伸出的方向延伸。

7.根据权利要求5或6所述的侧模锁紧装置,其特征在于,所述导向销的相对长度大于锁紧销的相对长度。

8.根据权利要求1所述的侧模锁紧装置,其特征在于,还包括驱动机构,所述驱动机构的一端与所述导向件相连,另一端与所述导向柱相连,该驱动机构驱动导向柱和导向件相对滑动。

9.侧模锁紧系统,其包括相邻的第一模板和第二模板,其特征在于,所述第一模板上横向设置有至少两个横梁,所述第二模板的端部设有锁紧孔;

还包括权利要求1‑8任一项所述的侧模锁紧装置,所述紧固件与所述横梁固接,所述锁紧销伸入到所述锁紧孔内。

10.包含权利要求9所述的侧模锁紧系统的水泥房模具。
