专利号: 202220765838X
申请人: 宝盛材料科技(苏州)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

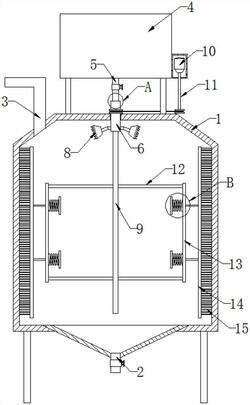

1.一种油墨调色用油墨原料存放仓,包括存放桶(1),其特征在于,所述存放桶(1)的下侧壁固定设置有出液管(2),所述存放桶(1)左侧壁的上端固定设置有进液管(3),所述存放桶(1)的上侧壁通过对称的支撑杆固定设置有水箱(4),所述水箱(4)的下侧壁固定设置有连接管(5),所述连接管(5)的管壁固定设置有开关阀,所述连接管(5)的外部套接设置有旋转管(6),所述连接管(5)的外壁开设有环形槽,所述旋转管(6)的内壁固定设置有对称的第一限位块(7),两个所述第一限位块(7)均与所述环形槽滑动连接,所述旋转管(6)的侧壁固定设置有对称的喷头(8),所述旋转管(6)的下端固定设置有竖杆(9),所述竖杆(9)的杆壁固定设置有对称的清理机构。

2.根据权利要求1所述的一种油墨调色用油墨原料存放仓,其特征在于:所述水箱(4)的右侧壁固定设置有机箱,所述机箱的内部固定设置有电机(10),所述电机(10)的输出端固定设置有转杆(11),所述转杆(11)杆壁的下端套接设置有第一皮带轮,所述旋转管(6)的管壁套接设置有第二皮带轮,所述第一皮带轮通过皮带与所述第二皮带轮转动连接。

3.根据权利要求1所述的一种油墨调色用油墨原料存放仓,其特征在于:所述清理机构包括对称的连接杆(12),所述连接杆(12)与所述竖杆(9)的杆壁固定连接,所述连接杆(12)的另一端纵向固定设置有条形板(13),两个所述条形板(13)的另一端均通过按压机构固定设置有清理板(14),所述清理板(14)的侧壁固定设置有清理刷(15),所述清理刷(15)的另一侧与所述存放桶(1)的内壁滑动连接。

4.根据权利要求3所述的一种油墨调色用油墨原料存放仓,其特征在于:所述按压机构包括限位杆(16),两个所述限位杆(16)均与所述条形板(13)的侧壁滑动连接,两个所述限位杆(16)的一端均固定设置有第二限位块(17),两个所述限位杆(16)的另一端均与所述清理板(14)的侧壁固定连接,两个所述限位杆(16)的外部均套接设置有弹簧(18),所述弹簧(18)的一端与所述第二限位块(17)的侧壁固定连接,所述弹簧(18)的另一端与所述条形板(13)的侧壁固定连接。

5.根据权利要求1所述的一种油墨调色用油墨原料存放仓,其特征在于:所述存放桶(1)的下侧壁固定设置有对称的支撑底座。
