专利号: 2022207742055
申请人: 四川康瑞斯建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

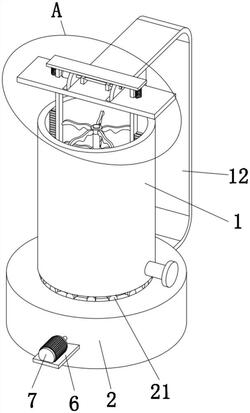

1.一种混凝土搅拌罐内壁清洁装置,包括罐体(1)、底座(2)和清洁组件,其特征在于,所述罐体(1)的底部固定安装有支撑座(8),支撑座(8)的底部固定安装有转轴(3),所述底座(2)的底部开设有安装孔,所述转轴(3)转动连接在安装孔内,且转轴(3)上固定安装有蜗轮(4),所述底座(2)的前侧固定安装有支撑台(6),支撑台(6)的顶部固定安装有第一电机(7),第一电机(7)的输出轴上固定连接有蜗杆(5),蜗杆(5)与蜗轮(4)相啮合;

所述清洁组件包括横板(13)和两个清洁刷(18),所述横板(13)的后侧固定安装有U型板(12),U型板(12)固定连接在底座(2)的后侧,两个清洁刷(18)均与罐体(1)的内壁活动抵接,且横板(13)的顶部开设有两个滑孔,两个清洁刷(18)分别滑动连接在对应的滑孔内,两个清洁刷(18)的顶部固定安装有同一个升降板(17),所述横板(13)顶部固定安装有第三电机(20),第三电机(20)的输出轴上固定连接有横轴(15),横轴(15)上固定安装有固定安装有两个偏心轮(16),两个偏心轮(16)均与升降板(17)的底部活动抵接。

2.根据权利要求1所述的一种混凝土搅拌罐内壁清洁装置,其特征在于,所述罐体(1)的底部固定安装有第二电机(9),第二电机(9)的输出轴上固定连接有搅拌轴(10),搅拌轴(10)的外侧固定安装有多个搅拌叶(11)。

3.根据权利要求1所述的一种混凝土搅拌罐内壁清洁装置,其特征在于,所述升降板(17)的底部两侧均固定连接有弹簧(19),两个弹簧(19)的底端均固定连接在横板(13)的顶部。

4.根据权利要求1所述的一种混凝土搅拌罐内壁清洁装置,其特征在于,所述横板(13)的顶部固定安装有两个限位板(14),两个限位板(14)均转动套接在横轴(15)的外侧。

5.根据权利要求1所述的一种混凝土搅拌罐内壁清洁装置,其特征在于,所述罐体(1)的顶部为开口设置,且罐体(1)的外侧底部连通有排料管。

6.根据权利要求1所述的一种混凝土搅拌罐内壁清洁装置,其特征在于,所述罐体(1)的底部转动连接有多个滚轮(21),所述底座(2)的顶部开设有环形槽,多个滚轮(21)均滚动连接在环形槽内。
