专利号: 2022207951830
申请人: 利辛县尚忧服饰有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-07-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

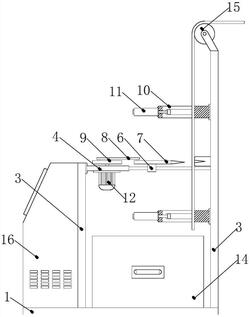

1.一种梭织面料制造工艺用裁剪装置,包括底板(1),其特征在于,所述底板(1)竖直固定连接有第一直板(2)和第二直板(3),所述第一直板(2)侧面通过螺栓安装有水平板(4),所述水平板(4)侧面与所述第二直板(3)侧面之间水平固定连接有两个滑杆(5),两个所述滑杆(5)外壁均滑动连接有滑块(6),两个所述滑块(6)顶面固定连接有同一切割刀(7),所述切割刀(7)顶面转动连接有连杆(8)一端,所述水平板(4)顶面转动连接有转盘(9),所述转盘(9)顶面一侧转动连接有连杆(8)另一端;

所述第二直板(3)靠近第一直板(2)一侧通过螺栓安装有两个用于夹紧梭织面料的夹紧装置(10),所述夹紧装置(10)包括有回形板(101),所述回形板(101)两侧均水平对称开设有滑道(102),两个所述滑道(102)均滑动连接有夹紧板(103)。

2.根据权利要求1所述的一种梭织面料制造工艺用裁剪装置,其特征在于,所述回形板(101)侧面通过螺栓安装有伸缩杆(11),所述伸缩杆(11)延伸至回形板(101)内部的输出轴同轴固定连接有夹紧板(103)。

3.根据权利要求1所述的一种梭织面料制造工艺用裁剪装置,其特征在于,所述水平板(4)底面安装有电机(12),所述电机(12)延伸至水平板(4)上方的输出轴同轴固定连接有转盘(9)。

4.根据权利要求1所述的一种梭织面料制造工艺用裁剪装置,其特征在于,所述第二直板(3)侧面固定连接有固定板(13),所述固定板(13)远离第二直板(3)一侧开设有与切割刀(7)配合的刀槽。

5.根据权利要求1所述的一种梭织面料制造工艺用裁剪装置,其特征在于,其中一个所述夹紧装置(10)位于切割刀(7)上方,另一个所述夹紧装置(10)位于切割刀(7)下方。

6.根据权利要求1所述的一种梭织面料制造工艺用裁剪装置,其特征在于,位于第一直板(2)和第二直板(3)之间的所述底板(1)顶面设置有面料放置箱(14),并且所述放置箱(14)正面设置有把手。

7.根据权利要求1所述的一种梭织面料制造工艺用裁剪装置,其特征在于,所述第二直板(3)顶面设置有用于面料导向的导向辊(15)。

8.根据权利要求1或2或3所述的一种梭织面料制造工艺用裁剪装置,其特征在于,所述底板(1)顶面设置有控制柜(16),所述控制柜(16)通过导线与伸缩杆(11)和电机(12)电性连接。
