专利号: 2022208103097
申请人: 南通博创精细陶瓷有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

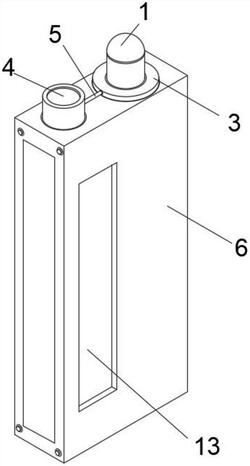

1.一种高性能压电陶瓷点火器,包括外壳(6),其特征在于:所述外壳(6)的上端左侧开设有出气孔(9),所述外壳(6)的下内壁左侧固定连接有储气室(7),所述储气室(7)的上端滑动安装有喷气嘴(10),所述外壳(6)的上端右侧滑动连接有按压杠杆(1),所述按压杠杆(1)延伸至外壳(6)内,所述按压杠杆(1)的左端与喷气嘴(10)的外端固定连接,所述按压杠杆(1)的下端固定连接有叩击组件(2),所述叩击组件(2)的下端固定连接有压电陶瓷(11),所述压电陶瓷(11)的外端设置有磷铜片(12),所述按压杠杆(1)的外侧上端转动连接有转动圈(3),所述转动圈(3)的左端固定连接有连杆(5),所述连杆(5)的左侧固定连接有顶盖(4)。

2.根据权利要求1所述的一种高性能压电陶瓷点火器,其特征在于:所述转动圈(3)位于外壳(6)的上侧,所述顶盖(4)位于出气孔(9)的正上方。

3.根据权利要求1所述的一种高性能压电陶瓷点火器,其特征在于:所述顶盖(4)的下端固定连接有密封内塞(8),所述密封内塞(8)与出气孔(9)相卡合。

4.根据权利要求3所述的一种高性能压电陶瓷点火器,其特征在于:所述密封内塞(8)为橡胶材质,且密封内塞(8)具有形变力。

5.根据权利要求1所述的一种高性能压电陶瓷点火器,其特征在于:所述磷铜片(12)延伸至储气室(7)的内端上侧,且磷铜片(12)的上端位于喷气嘴(10)的右侧。

6.根据权利要求1所述的一种高性能压电陶瓷点火器,其特征在于:所述外壳(6)的前端固定连接有可视板(13),所述可视板(13)位于储气室(7)的正前方。
