专利号: 2022208154347
申请人: 中航检测(云南)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

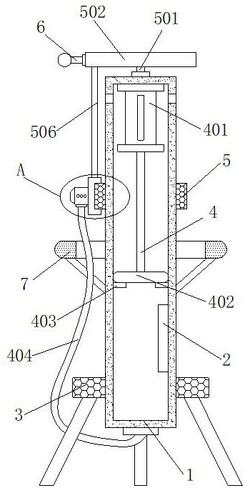

1.一种可定量检测的气体环境检测装置,包括取样气筒(1)、取样机构(4)和调节机构(5),其特征在于:所述取样气筒(1)的内部设置有气体检测仪(2),取样气筒(1)的外壁套设有底座(3),取样气筒(1)的外壁开设有控压口;

所述取样机构(4)设置于取样气筒(1)上;

所述调节机构(5)设置于取样气筒(1)上,调节机构(5)包括转动组件和限位组件,调节机构(5)与取样机构(4)相连接。

2.根据权利要求1所述的一种可定量检测的气体环境检测装置,其特征在于:所述取样机构(4)包括电动推杆(401)、活塞(402)、定位块(403)和输送软管(404),电动推杆(401)固定安装于取样气筒(1)的内侧顶部,活塞(402)固定安装于电动推杆(401)的自由端,取样气筒(1)的内部固定安装有定位块(403),定位块(403)的顶部与活塞(402)的底部为相接触设置,输送软管(404)的一端固定安装于取样气筒(1)的底部且与取样气筒(1)的内部相通。

3.根据权利要求2所述的一种可定量检测的气体环境检测装置,其特征在于:所述转动组件包括转动轴(501)和转动盘(502),转动轴(501)转动安装于取样气筒(1)的顶部,转动盘(502)固定安装于转动轴(501)的顶端;

所述限位组件包括滑轨(503)、滑座(504)、取样头(505)和连接杆(506),滑轨(503)套设于取样气筒(1)的外壁,滑座(504)滑动安装于滑轨(503)的外壁,取样头(505)固定安装于滑座(504)的一侧外壁,输送软管(404)的另一端与取样头(505)的底部固定连接且与取样头(505)的内部相通,连接杆(506)的底端固定安装于滑座(504)的顶部,连接杆(506)的顶端与转动盘(502)的底部固定连接。

4.根据权利要求3所述的一种可定量检测的气体环境检测装置,其特征在于:所述转动盘(502)的外壁固定安装有拨动杆(6),拨动杆(6)的一端固定安装有拨动球。

5.根据权利要求4所述的一种可定量检测的气体环境检测装置,其特征在于:所述取样气筒(1)的外壁套设有把手(7),把手(7)位于底座(3)和滑轨(503)之间。

6.根据权利要求5所述的一种可定量检测的气体环境检测装置,其特征在于:所述取样气筒(1)的前侧外表面设置有数据显示屏(8),数据显示屏(8)的输入端与气体检测仪(2)的输出端为电连接设置。
