专利号: 2022208291804
申请人: 温州市卡曼德鞋业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

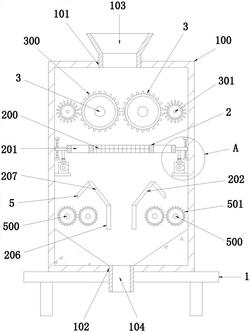

1.一种生产鞋底用原料粉碎装置,包括有底座(1)以及设置于底座(1)上端的箱体(100),其特征在于:所述箱体(100)上下两侧分别开设有进料口(101)及出料口(102),所述箱体(100)内部位于进料口(101)下方设置有第一粉碎组件且第一粉碎组件下方滑移设置有分筛板(2),所述分筛板(2)连接有抖筛组件,所述分筛板(2)中心处设置有筛网(200)且分筛板(2)位于筛网(200)两侧开设有分料口(201),所述箱体(100)内壁位于筛网(200)下方对应设置有两个导料件(202),两个导料件(202)之间形成供成料通过的下料区间,两个所述导料件(202)背离侧且位于两个分料口(201)下方位置处均设置有第二粉碎组件。

2.根据权利要求1所述的生产鞋底用原料粉碎装置,其特征在于:所述第一粉碎组件包括转动设置于出料口(102)下方的两个第一粉碎辊(3),两个所述第一粉碎辊(3)水平设置于出料口(102)下方居中位置处两侧,所述第一粉碎辊(3)外圈均等距且间隔排列有若干第一刃齿(300),两个所述第一粉碎辊(3)外圈的第一刃齿(300)错位设置,两个所述第一粉碎辊(3)背离侧均设置有毛刷辊(301)。

3.根据权利要求2所述的生产鞋底用原料粉碎装置,其特征在于:所述箱体(100)内壁左右两侧且位于分筛板(2)均对应位置处均相向设置有两个固定耳(203),两个所述固定耳(203)之间均固定夹设有滑杆(204),所述分筛板(2)左右两侧均设置有与滑杆(204)呈滑移配合的滑板(205)。

4.根据权利要求1所述的生产鞋底用原料粉碎装置,其特征在于:所述抖筛组件包括相向设置于箱体(100)左右两侧内壁的两个底板(4),两个所述底板(4)位于筛网(200)下方且上端面均设置有抖筛电机(400),所述抖筛电机(400)的驱动端连接有凸轮(401),每侧滑板(205)下端面且位于凸轮(401)对应设置处均设置有固定柱(402),每个所述固定柱(402)下端均连接有U形件(403),所述U形件(403)内转动设置有与凸轮(401)适配的抵轮(404)。

5.根据权利要求1所述的生产鞋底用原料粉碎装置,其特征在于:所述导料件(202)包括固定板(206),所述固定板(206)上端均设置有斜板(207),两侧所述斜板(207)的最大间距与筛网(200)的最大内径适配。

6.根据权利要求1所述的生产鞋底用原料粉碎装置,其特征在于:所述第二粉碎组件包括设置于两个斜板(207)背离另一斜板(207)一侧的下料板(5),所述箱体(100)内且位于每个下料板(5)下方均设置有两个第二粉碎辊(500),两个所述第二粉碎辊(500)水平设置于下料板(5)板下方居中位置处,每个所述第二粉碎辊(500)外圈均等距且间隔排列有若干第二刃齿(501),每两个相邻的所述第二粉碎辊(500)外圈的第二刃齿(501)错位设置。

7.根据权利要求1所述的生产鞋底用原料粉碎装置,其特征在于:所述进料口(101)内置有进料罩(103)且进料罩(103)上端呈喇叭状结构,所述出料口(102)内置有出料管(104)且出料管(104)下端贯穿延伸至底座(1)下方。
