专利号: 2022208519172
申请人: 湖北莱策工程技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

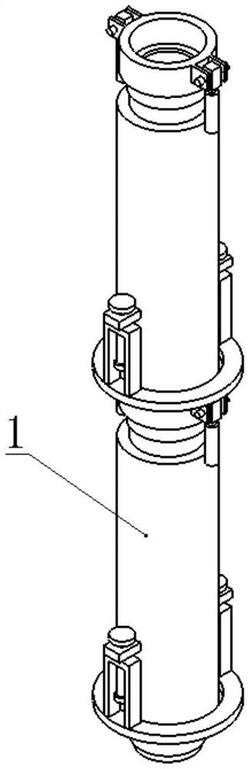

1.一种便于相邻桩体安装的泥浆护壁成孔灌注桩,其特征在于,包括桩体(1),所述桩体(1)底端设有连接筒一(2),所述连接筒一(2)开口与所述桩体(1)开口相通,所述连接筒一(2)底端设有密封垫(3),所述连接筒一(2)外壁开设有螺纹一,所述连接筒一(2)顶端且位于所述桩体(1)外壁上设有支撑组件,所述支撑组件包括所述桩体(1)外壁上设有的对称设置的支撑座(5),所述支撑座(5)底端且位于所述桩体(1)外壁上套设有支撑环(6),所述支撑环(6)顶端设有对称设置的U型架(7),所述支撑座(5)顶端设有分别贯穿所述支撑座(5)和所述U型架(7)的丝杆(8),所述桩体(1)顶端设有连接筒二(9),所述连接筒二(9)外壁套设有连接组件,所述连接筒二(9)外壁开设有螺纹二。

2.根据权利要求1所述的一种便于相邻桩体安装的泥浆护壁成孔灌注桩,其特征在于,所述丝杆(8)顶端设有转轮(10),所述丝杆(8)底端设有限位块(11),所述丝杆(8)通过轴承与所述支撑座(5)相连。

3.根据权利要求1所述的一种便于相邻桩体安装的泥浆护壁成孔灌注桩,其特征在于,所述U型架(7)与所述支撑环(6)固定连接,所述U型架(7)上开设有与所述丝杆(8)相匹配的螺纹孔一(12)。

4.根据权利要求1所述的一种便于相邻桩体安装的泥浆护壁成孔灌注桩,其特征在于,所述连接筒二(9)顶端开设有与所述密封垫(3)相匹配的密封槽(4)。

5.根据权利要求1所述的一种便于相邻桩体安装的泥浆护壁成孔灌注桩,其特征在于,所述连接组件包括所述连接筒二(9)外壁上套设有的连接环一(13),所述连接环一(13)内开设有与所述连接筒二(9)相匹配的螺纹孔二(14),所述连接环一(13)顶端设有连接环二(15),所述连接环二(15)与所述连接环一(13)固定连接,所述连接环二(15)内开设有与所述连接筒一(2)相匹配螺纹孔三(16),所述螺纹孔二(14)和所述螺纹孔三(16)螺纹方向相反,所述连接环二(15)外壁设有对称设置的握把(19),所述握把(19)顶端设有转动块(17),所述转动块(17)通过连接杆与所述握把(19)相连接,所述转动块(17)通过转轴(18)与所述连接环二(15)相连。

6.根据权利要求5所述的一种便于相邻桩体安装的泥浆护壁成孔灌注桩,其特征在于,两组所述握把(19)外壁均套设有防滑橡胶套。
