专利号: 2022209012803
申请人: 大连晨盛机械加工有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

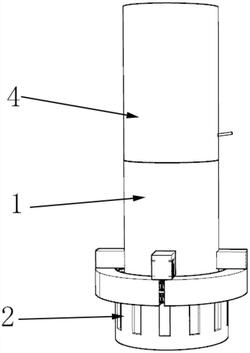

1.一种炮塔铣用刀具夹持装置,包括柱台(1),其特征在于,所述柱台(1)的底部螺纹安装有紧固帽(2),所述柱台(1)的内部活动套接有弹簧夹头(3),所述弹簧夹头(3)活动套接在紧固帽(2)的顶部,所述柱台(1)的顶部固定安装有卸刀器(4)。

2.根据权利要求1所述的炮塔铣用刀具夹持装置,其特征在于,所述柱台(1)包括套柱(11),所述套柱(11)的侧面固定安装有限位块(12),所述柱台(1)的侧面固定安装有吊装块(13),所述吊装块(13)的内部活动套接有限位套(14),所述限位块(12)的内部活动套接有活动卡块(121),所述活动卡块(121)的底面为斜面,所述套柱(11)的底部议题形成有螺纹。

3.根据权利要求2所述的炮塔铣用刀具夹持装置,其特征在于,所述限位套(14)的顶部固定安装有滑动块(141),所述滑动块(141)活动套接在吊装块(13)的内部,所述限位套(14)的顶面固定安装有固定卡块(142),所述固定卡块(142)活动套接在活动卡块(121)的内部,所述限位套(14)的侧面固定安装有弹簧(143)。

4.根据权利要求1所述的炮塔铣用刀具夹持装置,其特征在于,所述紧固帽(2)的顶部外侧固定顶套接有限位环(21),所述限位环(21)活动套接在限位套(14)的内部,所述紧固帽(2)的外侧开设有便拆槽(22),所述紧固帽(2)的内部固定安装有卡环(23),所述紧固帽(2)的顶部开设有螺纹槽,所述紧固帽(2)螺纹套接在套柱(11)的外部。

5.根据权利要求1所述的炮塔铣用刀具夹持装置,其特征在于,所述卸刀器(4)的内部固定套接有伸缩杆(41),所述伸缩杆(41)的输出端外部固定套接有冷推器(42),所述冷推器(42)的内部固定套接有冷气管道(43),所述卸刀器(4)的侧面开设有管孔(44)。

6.根据权利要求5所述的炮塔铣用刀具夹持装置,其特征在于,所述冷推器(42)的侧面开设有软管槽(421),所述冷推器(42)的底部开设有气流槽(422)。

7.根据权利要求5所述的炮塔铣用刀具夹持装置,其特征在于,所述冷气管道(43)的底部固定连接有分流管(431),所述冷气管道(43)的顶部固定连接有进气软管(432),所述分流管(431)固定套接在气流槽(422)的内部,所述进气软管(432)活动套接在软管槽(421)的内部,所述进气软管(432)活动套接在管孔(44)的内部。
