专利号: 2022209024618
申请人: 衢州市华擎煤矿机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

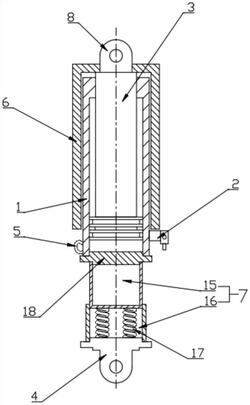

1.一种悬移顶梁液压支架支柱,包括泄压阀(2)、液压缸(1)和滑动设置在液压缸(1)内的活塞(3),活塞(3)头部呈球状与支架顶梁连接,其特征在于,还包括:保护罩(6),所述保护罩(6)同轴地设置在活塞(3)外部与活塞(3)的头部固定连接能跟着活塞(3)同步滑动;抵抗冲击装置(7),所述抵抗冲击装置(7)设置在液压缸(1)远离包括保护罩(6)的一端,抵抗冲击装置(7)用于抵抗突然的冲击地压。2.根据权利要求1所述的一种悬移顶梁液压支架支柱,其特征在于,所述保护罩(6)呈一端开口的管状结构,开口端(14)朝向抵抗冲击装置(7),封闭端(13)与活塞(3)球形头部(8)固定连接。3.根据权利要求2所述的一种悬移顶梁液压支架支柱,其特征在于,所述保护罩(6)开口端(14)的内壁向内凹陷形成沉槽(9),沉槽(9)内设置有与保护罩(6)轴线平行的安装杆(10),安装杆(10)上套设有滚珠(19),活塞(3)伸缩滑动过程中滚珠(19)与液压缸(1)外壁接触能辅助保护罩(6)跟随活塞(3)同步移动。4.根据权利要求3所述的一种悬移顶梁液压支架支柱,其特征在于,所述滚珠(19)沿着直径方向开设有贯通槽(11),安装杆(10)穿过贯通槽(11)使滚珠(19)安装在沉槽(9)内,贯通槽(11)的宽度大于安装杆(10)直径使贯通槽(11)与安装杆(10)之间存在让位间隙,在让位间隙宽度范围内滚珠(19)能垂直于安装杆(10)自由窜动。5.根据权利要求4所述的一种悬移顶梁液压支架支柱,其特征在于,所述保护罩(6)的内壁上还设置有防尘软垫(12),防尘软垫(12)从沉槽(9)端部延伸至保护罩(6)的封闭端(13)。6.根据权利要求1所述的一种悬移顶梁液压支架支柱,其特征在于,所述抵抗冲击装置(7)包括:过渡段(15),所述过渡段(15)设置在液压缸(1)底部与液压缸(1)下盖(18)固定连接;消能防冲段(16),所述消能防冲段(16)套设在过渡段(15)外部;其中,过渡段(15)和消能防冲段(16)能相对滑动,消能防冲段(16)内还设置有消能强力弹簧(17),消能强力弹簧(17)始终具有将过渡段(15)沿着消能防冲段(16)轴线方向推离的运动趋势。7.根据权利要求6所述的一种悬移顶梁液压支架支柱,其特征在于,所述消能防冲段(16)呈管状,一端套设在过渡段(15)外部,另一端通过支柱底盖(4)封堵。8.根据权利要求7所述的一种悬移顶梁液压支架支柱,其特征在于,消能强力弹簧(17)一端与过渡段(15)底部固定连接,另一端与支柱底盖(4)固定连接。9.根据权利要求8所述的一种悬移顶梁液压支架支柱,其特征在于,悬移顶梁液压支架支柱底盖(4)端部呈球形与支架的底板连接。10.根据权利要求1所述的一种悬移顶梁液压支架支柱,其特征在于,液压缸(1)外部还设置有提手部(5)。
