专利号: 2022209134054
申请人: 山东晶凌制冷工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

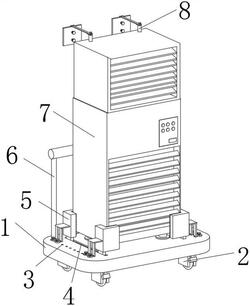

1.一种制冷设备辅助定位配件,包括底座板(1),其特征在于:所述底座板(1)下端四角均固定安装有刹车轮(2),所述底座板(1)上端后部固定连接有推把(6),所述底座板(1)上端左部和上端右部均开有若干个螺纹槽(3),所述底座板(1)上端开有两个T型限位槽(4),且两个T型限位槽(4)均位于若干个螺纹槽(3)之间,两个所述T型限位槽(4)内均滑动连接有两个定位机构(5),四个所述定位机构(5)的内侧共同活动连接空调(7),且空调(7)下端与底座板(1)不固定,所述空调(7)上端后部固定连接有两个固定机构(8)。

2.根据权利要求1所述的一种制冷设备辅助定位配件,其特征在于:所述定位机构(5)包括L型夹板(51),所述L型夹板(51)靠近空调(7)的一面均固定连接有L型橡胶垫(52),所述L型橡胶垫(52)靠近空调(7)的一面均开有若干个防滑槽(53),所述L型夹板(51)下端均固定连接有T型块(54),所述L型夹板(51)远离空调(7)的一面均固定连接有限位组件(55),四个所述T型块(54)两两分别位于T型限位槽(4)内滑动连接,四个所述L型夹板(51)的内侧面均共同与空调(7)外表面紧贴但不固定。

3.根据权利要求2所述的一种制冷设备辅助定位配件,其特征在于:所述限位组件(55)包括矩形板(551),所述矩形板(551)远离L型夹板(51)的一侧均固定连接有两个矩形长条块(552),两个所述矩形长条块(552)远离矩形板(551)的一端下部均固定连接有圆形座(553),两个所述圆形座(553)上端中部均螺纹连接有小号螺栓(554)。

4.根据权利要求3所述的一种制冷设备辅助定位配件,其特征在于:所述矩形板(551)靠近空调(7)的一端均与L型夹板(51)固定连接,所述小号螺栓(554)、圆形座(553)和螺纹槽(3)的位置一一对应,所述圆形座(553)通过小号螺栓(554)和螺纹槽(3)与底座板(1)螺纹连接。

5.根据权利要求1所述的一种制冷设备辅助定位配件,其特征在于:所述固定机构(8)包括立柱(81),所述立柱(81)下端与空调(7)固定连接,所述立柱(81)上端固定连接有转轴(82),所述转轴(82)上端穿插活动连接有移动板块(83),所述移动板块(83)后端固定连接有固定板(84),所述固定板(84)前端开有两个穿通的螺纹孔(85),两个所述螺纹孔(85)内均螺纹连接有大号紧固螺栓(86)。

6.根据权利要求5所述的一种制冷设备辅助定位配件,其特征在于:所述固定机构(8)呈左右间隔分布,两个所述固定板(84)均不与空调(7)接触,所述推把(6)均不与L型夹板(51)和空调(7)接触。
