专利号: 2022209178546
申请人: 常州市宝珂精密工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

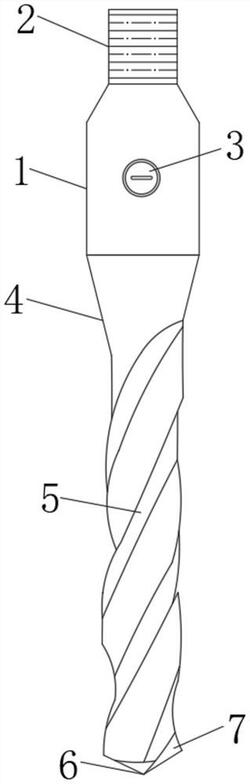

1.一种具有内冷孔的不锈钢铣刀,其特征在于,包括

刀杆(1),其上端固定连接有安装头(2),且安装头(2)的外表面设置有连接螺纹(15),所述刀杆(1)通过安装头(2)与连接螺纹(15)之间的配合与机床进行连接;

刀头(4),其固定连接在所述刀杆(1)的下端,且其下端两侧固定安装有切削刃(7);

内冷孔(8),其固定开设在所述刀杆(1)的一侧杆身上,且其内部嵌接有密封塞(3)。

2.根据权利要求1所述的一种具有内冷孔的不锈钢铣刀,其特征在于:所述安装头(2)的上端中心位置内部固定开设有限位孔(13)。

3.根据权利要求1所述的一种具有内冷孔的不锈钢铣刀,其特征在于:所述刀杆(1)和刀头(4)的内部贯穿连通设置有内冷液通道(9),且所述内冷液通道(9)的一侧设置有多个内冷液分支(10),每个所述内冷液分支(10)远离内冷液通道(9)的一端与设置在刀头(4)表面的内冷液出口(11)相连通,所述内冷液出口(11)设置有多个。

4.根据权利要求1所述的一种具有内冷孔的不锈钢铣刀,其特征在于:所述切削刃(7)设置有三个,且每个切削刃(7)的表面均设置有防锈涂层。

5.根据权利要求1所述的一种具有内冷孔的不锈钢铣刀,其特征在于:所述刀头(4)的表面缠绕设置有多个排屑槽(5)。

6.根据权利要求1所述的一种具有内冷孔的不锈钢铣刀,其特征在于:所述刀头(4)的下端中心位置固定安装有定心(6)。

7.根据权利要求1所述的一种具有内冷孔的不锈钢铣刀,其特征在于:所述刀杆(1)与刀头(4)均采用不锈钢材料制成,且刀杆(1)与刀头(4)的外侧还设置有纳米超硬涂层(14)。
