专利号: 2022209256865
申请人: 安徽富士特铝业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

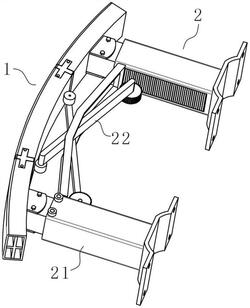

1.一种铝合金汽车防撞梁,包括:防撞梁单元(1)以及设置在所述防撞梁单元(1)一侧的两组吸能连接单元(2),其特征在于:所述吸能连接单元(2)包括:设置在所述防撞梁单元(1)一侧的连接单元(21);

以及设置在所述连接单元(21)内侧的吸能单元(22);

其中,所述吸能单元(22)包括设置在两组所述连接单元(21)之间的横梁(221),所述横梁(221)内转动设置有两组相交叉呈X形连接臂(222),两组所述连接臂(222)的一端均通过轴体转动设置与所述防撞梁单元(1)一侧外壁贴合的缓冲滚柱,两组所述连接臂(222)的另一端均通过轴体转动设置有弹性滚柱(223),所述弹性滚柱(223)另一侧抵接连接单元(21)外壁。

2.根据权利要求1所述的一种铝合金汽车防撞梁,其特征在于:所述防撞梁单元(1)的一侧两端均焊接有安装座,所述连接单元(21)包括:一端可拆卸固定在安装座内的连接梁(211);

套设于所述连接梁(211)的另一端的安装梁(212);

设置在所述安装梁(212)另一端的连接座(214);

所述连接梁(211)与安装梁(212)通过溃缩螺栓(213)固定连接,所述横梁(221)可拆卸固定设置在两组连接单元(21)中的安装梁(212)之间。

3.根据权利要求2所述的一种铝合金汽车防撞梁,其特征在于:所述溃缩螺栓(213)为抗剪能力减弱螺栓,所述安装梁(212)内腔一侧活动设置有限位块(215),所述限位块(215)远离连接梁(211)的一端连接有T形梁(216)一端,所述T形梁(216)外壁活动套设承接板,承接板固定在所述安装梁(212)内腔,所述T形梁(216)外壁且置于承接板和限位块(215)之间的位置套设有弹性件(217),所述T形梁(216)的另一端连接有吸能盒(218),所述吸能盒(218)设置在安装梁(212)内腔。

4.根据权利要求3所述的一种铝合金汽车防撞梁,其特征在于:两组所述安装梁(212)相对一侧外壁均嵌设有弹性垫(224),所述弹性垫(224)靠近弹性滚柱(223)的一侧外壁均匀开设有槽口,所述弹性滚柱(223)的圆周外壁环形阵列一体成型有多组凸起。

5.根据权利要求1所述的一种铝合金汽车防撞梁,其特征在于:所述防撞梁单元(1)包括多组防撞梁主体(11),相邻两组所述防撞梁主体(11)之间通过连接件(12)固定连接。

6.根据权利要求5所述的一种铝合金汽车防撞梁,其特征在于:所述连接件(12)包括:置于相邻两组所述防撞梁主体(11)之间的连接板(121);

所述连接板(121)的顶端和底端均嵌设有弹性杆(122),所述弹性杆(122)的另一端连接有呈十字形的嵌设块(123),所述防撞梁主体(11)的两侧端部均开设有与嵌设块(123)适配的凹口,所以嵌设块(123)的端部通过螺栓固定设置在凹口内。
