专利号: 2022209295056
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

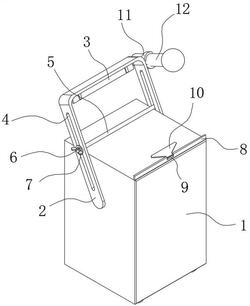

1.一种音乐教学用蓝牙音箱,其特征在于:包括音箱本体(1),所述音箱本体(1)俩侧面顶部的中心处共同转动连接有提手(2),所述提手(2)内壁顶部的中心处固定连接有支撑板(3),所述提手(2)的侧面开设有导向条形孔(4),所述导向条形孔(4)的内部滑动连接有支撑杆(5),所述支撑杆(5)的一端固定连接有顶紧头(13),所述支撑杆(5)远离顶紧头(13)的一端螺纹连接有压紧螺母(6),所述压紧螺母(6)的两侧均固定连接有转动耳(7),所述音箱本体(1)顶面一侧的边缘处固定连接有挡板(8),所述挡板(8)顶部的中心处开设有连接槽(9),所述连接槽(9)内壁的两侧均开设有连接孔(15),两个所述连接孔(15)的内壁共同转动连接有转轴(16),所述转轴(16)的中部固定连接有压板(10)。

2.根据权利要求1所述的一种音乐教学用蓝牙音箱,其特征在于:所述支撑杆(5)的长度大于提手(2)的宽度,所述支撑杆(5)通过导向条形孔(4)贯穿提手(2)的两侧,所述顶紧头(13)与压紧螺母(6)的直径均大于导向条形孔(4)的宽度,所述顶紧头(13)与压紧螺母(6)与提手(2)表面接触的一侧面均固定连接有阻尼垫。

3.根据权利要求2所述的一种音乐教学用蓝牙音箱,其特征在于:所述提手(2)一侧面的顶部转动连接有话筒卡(11),所述话筒卡(11)的内壁卡接有教学话筒(12),所述教学话筒(12)的信号输出端通过蓝牙与音箱本体(1)的输入端信号连接,所述话筒卡(11)与提手(2)过盈配合。

4.根据权利要求1所述的一种音乐教学用蓝牙音箱,其特征在于:两个所述连接孔(15)的内壁均套接有复位卷簧(17),所述复位卷簧(17)的一端与连接孔(15)的内壁固定连接,所述复位卷簧(17)另一端与转轴(16)的一侧固定连接。

5.根据权利要求1所述的一种音乐教学用蓝牙音箱,其特征在于:所述音箱本体(1)底面的四角均固定连接有防滑踮脚(14),所述防滑踮脚(14)的材质为橡胶,所述防滑踮脚(14)的底面开设有防滑纹路。

6.根据权利要求1所述的一种音乐教学用蓝牙音箱,其特征在于:所述压板(10)向提手(2)一侧翻转,所述支撑板(3)与挡板(8)的位置相对应,所述支撑板(3)表面的两侧均固定连接有夹子。
