专利号: 2022209605866
申请人: 徐怡红
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

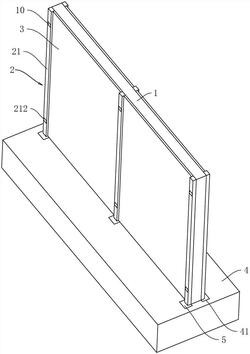

1.一种老旧建筑墙体加固结构,其特征在于:包括分别设置在墙体(1)两侧的两组加固组件(2),所述加固组件(2)包括沿墙体(1)长度方向间隔设置的若干预制立柱(21)以及设置在预制立柱(21)下端的锚固件(22),所述锚固件(22)插入墙体(1)对应一侧的地面(4)内,所述墙体(1)内穿设有若干加固件,所述墙体(1)两侧的预制立柱(21)分别相对设置,所述加固件两端分别穿出墙体(1),且所述加固件两端分别与对应预制立柱(21)固定连接,所述预制立柱(21)与墙体(1)抵紧,同一组所述加固组件(2)内相邻预制立柱(21)之间设置高延性混凝土层(3),所述高延性混凝土层(3)与墙体(1)侧面连接。

2.根据权利要求1所述的一种老旧建筑墙体加固结构,其特征在于:所述锚固件(22)包括抵接于地面(4)上的锚固板(221)以及竖直插设于锚固板(221)上的锚固杆(222),所述锚固杆(222)包括杆体以及设置在杆体上端的抵接块,所述杆体下端穿过锚固板(221),且插设于地面(4)内,所述抵接块的下侧面抵接于锚固板(221)上侧。

3.根据权利要求2所述的一种老旧建筑墙体加固结构,其特征在于:所述墙体(1)两侧地面(4)沿墙体(1)长度方向间隔开设凹槽(41),所述锚固板(221)插接于凹槽(41)内,所述凹槽(41)内设置填充层(5),所述填充层(5)上侧面与地面(4)平齐。

4.根据权利要求1所述的一种老旧建筑墙体加固结构,其特征在于:相邻所述预制立柱(21)之间设置有连接杆(6),所述连接杆(6)埋设于高延性混凝土层(3)内。

5.根据权利要求4所述的一种老旧建筑墙体加固结构,其特征在于:相邻所述预制立柱(21)之间设置有钢网(7),所述钢网(7)靠近墙体(1)一侧与墙体(1)连接,所述钢网(7)砌筑于高延性混凝土层(3)内。

6.根据权利要求1所述的一种老旧建筑墙体加固结构,其特征在于:若干所述加固件沿墙体(1)长度方向间隔设置,所述加固件包括沿竖直方向间隔设置的多根加固筋(20),所述加固筋(20)两端均穿出墙体(1)外,与对应预制立柱(21)固定连接。

7.根据权利要求6所述的一种老旧建筑墙体加固结构,其特征在于:所述墙体(1)内穿设有连接筋(8),所述连接筋(8)两端分别穿出墙体(1)两侧,所述连接筋(8)端部向上弯折,所述连接筋(8)端部与钢网(7)连接,所述连接筋(8)包覆于高延性混凝土层(3)内。

8.根据权利要求7所述的一种老旧建筑墙体加固结构,其特征在于:所述预制立柱(21)靠近墙体(1)一侧对应加固筋(20)处开设有插孔(211),所述预制立柱(21)内设空腔,所述预制立柱(21)远离墙体(1)一侧对应插孔(211)处开设有操作口(212),所述操作口(212)与空腔连通,所述加固筋(20)的端部穿过插孔(211),且伸入空腔内,所述加固筋(20)伸入空腔一端设置有安装件,所述安装件包括螺接连接于加固筋(20)端部的安装板(9),所述安装板(9)靠近墙体(1)一侧面与空腔内靠近墙体(1)一侧内壁抵紧,且所述安装板(9)将插孔(211)遮蔽。

9.根据权利要求8所述的一种老旧建筑墙体加固结构,其特征在于:所述操作口(212)设置有装饰板(10),所述装饰板(10)将操作口(212)遮蔽。
