专利号: 2022209675888
申请人: 湖北利他健康产业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2025-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

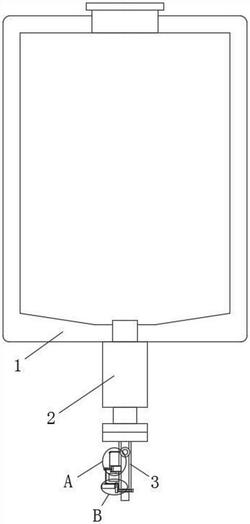

1.蜂蜜灌装机,其特征在于,包括料桶(1)、灌装器(2)、灌装头(3)、清理盒(5)和清理控制组件,所述灌装器(2)固定安装在料桶(1)的底部,所述灌装头(3)固定安装在灌装器(2)上,所述灌装头(3)的一侧固定连接有安装座(13),所述安装座(13)上开设有旋转孔,旋转杆(4)转动安装在旋转孔内,所述清理盒(5)固定安装在旋转杆(4)的一侧,所述清理盒(5)的顶部为开口,所述清理盒(5)内转动安装有转动清理辊(6),所述清理盒(5)的底部内壁上固定安装有清理刮板(7),所述清理刮板(7)与转动清理辊(6)相接触,所述转动清理辊(6)与灌装头(3)相接触,所述清理控制组件设置在安装座(13)上,所述清理控制组件与灌装头(3)相连接,所述清理控制组件包括球阀(9)、控制盒(10)、收集盒(11)、活塞板(12)和步进电机(23),旋转杆(4)的顶端固定连接有带轮一(8),所述灌装头(3)内转动连接有球阀(9),所述灌装头(3)的一侧转动连接有驱动杆,所述驱动杆的一端固定连接在球阀(9)上,所述驱动杆的另一端固定连接有锥齿轮二(18),所述灌装头(3)的一侧开设有通孔,所述通孔内固定安装有控制盒(10),所述控制盒(10)的底部固定连接有收集盒(11),所述控制盒(10)的一侧内壁上固定安装有安装座(13),所述安装座(13)的一侧开设有安装槽,所述安装槽内滑动安装有伸缩控制板(14),所述伸缩控制板(14)的一侧固定安装有活塞板(12),所述活塞板(12)设置在控制盒(10)内,所述伸缩控制板(14)上固定安装有齿条,所述安装槽的内壁上转动连接有连接杆(16),所述连接杆(16)的两端分别固定安装有转动齿轮(15)和锥齿轮一(17),所述锥齿轮一(17)与锥齿轮二(18)啮合,所述转动齿轮(15)与齿条啮合。

2.根据权利要求1所述的蜂蜜灌装机,其特征在于:所述伸缩控制板(14)的一侧开设有螺纹槽,所述螺纹槽内螺纹安装有丝杆(19),所述丝杆(19)上固定连接有从动锥齿轮(20),所述安装座(13)上转动安装有控制圆杆(21),所述控制圆杆(21)上固定连接有主动锥齿轮和带轮二(22),所述主动锥齿轮与从动锥齿轮(20)啮合。

3.根据权利要求2所述的蜂蜜灌装机,其特征在于:所述安装座(13)上固定连接有步进电机(23),所述步进电机(23)的输出轴上固定连接有带轮三,所述带轮三、带轮二(22)和带轮一(8)传动连接有同一个皮带。

4.根据权利要求1所述的蜂蜜灌装机,其特征在于:所述旋转孔的内壁上固定连接有轴承,旋转杆(4)固定连接在轴承的内圈。

5.根据权利要求1所述的蜂蜜灌装机,其特征在于:所述清理盒(5)的内壁上开设有转动槽,转动清理辊(6)的一端固定安装有辅助杆,辅助杆转动连接在转动槽。

6.根据权利要求1所述的蜂蜜灌装机,其特征在于:所述安装槽的内壁上开设有滑槽,伸缩控制板(14)上固定连接有滑块,滑块滑动连接在滑槽内。

7.根据权利要求1所述的蜂蜜灌装机,其特征在于:所述清理盒(5)的底部固定安装有回收瓶,所述回收瓶与清理盒(5)相连通。
