专利号: 2022209684514
申请人: 江阴市速派传动机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

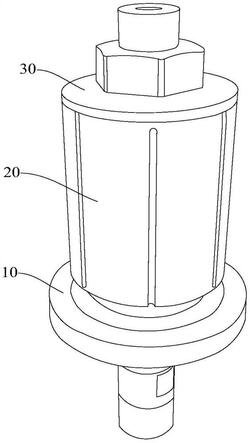

1.一种齿轮定位工装,其特征在于,包括:安装座、安装于安装座上的安装件以及安装于安装座上且与安装件抵接的锁紧件,所述锁紧件用于推动安装件并配合安装座对安装件进行固定,所述安装座包括第一轴体,所述安装件套设于第一轴体上,所述安装件上设置有凹槽,所述第一轴体的直径沿一端至另一端的方向逐渐增大且安装件沿该增大方向移动使得凹槽增大,通过所述凹槽增大使得所述安装件的形变从而紧固套设于安装件上的齿轮。

2.如权利要求1所述的齿轮定位工装,其特征在于,所述安装座包括安装轴,所述第一轴体设置于安装轴上,所述第一轴体与安装轴同轴设置,所述安装轴的一端表面设置有与锁紧件配合的外螺纹,所述外螺纹靠近所述第一轴体直径最小的一侧。

3.如权利要求1所述的齿轮定位工装,其特征在于,所述安装座还包括与第一轴体相连的第二轴体,所述第二轴体设置于安装轴上,所述第二轴体与安装轴同轴设置,所述第二轴体呈圆柱形,所述第二轴体连接于所述第一轴体直径最大的一端且所述第二轴体的直径等于所述第一轴体的最大直径。

4.如权利要求3所述的齿轮定位工装,其特征在于,所述安装座还包括承载盘,所述承载盘设置于安装轴上且与安装轴同轴设置,所述承载盘靠近所述第二轴体设置。

5.如权利要求2所述的齿轮定位工装,其特征在于,所述锁紧件上开设有与所述安装轴上的外螺纹相互配合的内螺纹孔。

6.如权利要求5所述的齿轮定位工装,其特征在于,所述锁紧件包括抵接板以及安装于抵接板上的凸块,所述内螺纹孔贯穿凸块和抵接板。

7.如权利要求1所述的齿轮定位工装,其特征在于,所述安装件呈环形管状,所述凹槽设置有多个且在圆周方向上均匀布设。

8.如权利要求7所述的齿轮定位工装,其特征在于,所述凹槽开设于安装件的一端部且往另一端部延伸,所述凹槽同时贯穿安装件的内侧壁面和外侧壁面。

9.如权利要求8所述的齿轮定位工装,其特征在于,所述凹槽包括第一凹槽和第二凹槽,所述第一凹槽和第二凹槽分别开设于安装件的两端部且往相对的另一端部延伸,所述第一凹槽和第二凹槽同时贯穿安装件的内侧壁和外侧壁,所述第一凹槽和第二凹槽交错设置。

10.如权利要求7所述的齿轮定位工装,其特征在于,所述凹槽内填充有橡胶。
