专利号: 2022210003256
申请人: 济南瑞平汽配有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

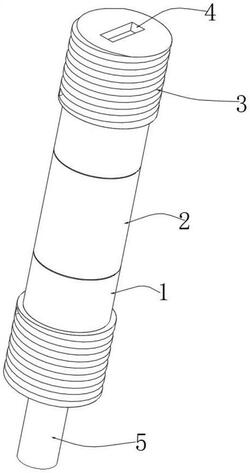

1.一种便于更换的冲头杆,包括冲头杆(1),其特征在于:所述冲头杆(1)的两端均开设有用于与外部设备连接的安装螺纹(3),所述冲头杆(1)的中心处转动连接有转动筒(2),所述冲头杆(1)的内部转动设置有连接杆(10);

所述连接杆(10)的一端固定连接有方形冲头(8),所述连接杆(10)的另一端固定连接有圆形冲头(5),所述冲头杆(1)的两端面均分别开设有圆形口(6)和方形口(4)。

2.根据权利要求1所述的一种便于更换的冲头杆,其特征在于:所述连接杆(10)的一端螺纹配合设置有第一对接筒(7),所述第一对接筒(7)的外表面开设有螺纹。

3.根据权利要求2所述的一种便于更换的冲头杆,其特征在于:所述冲头杆(1)内部的一端固定设置有第一对接环(9),所述第一对接环(9)的内部开设有与所述第一对接筒(7)相对应的螺纹。

4.根据权利要求1所述的一种便于更换的冲头杆,其特征在于:所述连接杆(10)的另一端固定设置有第二对接筒(11),所述第二对接筒(11)的外表面开设有螺纹。

5.根据权利要求4所述的一种便于更换的冲头杆,其特征在于:所述冲头杆(1)内部的另一端固定设置有第二对接环(12),所述第二对接环(12)的内部开设有与所述第二对接筒(11)外表面相对应的螺纹。

6.根据权利要求1所述的一种便于更换的冲头杆,其特征在于:所述转动筒(2)的内壁开设有多个限位滑槽(13),多个所述限位滑槽(13)的内部均滑动设置有滑块,多个所述滑块的一端共同与所述连接杆(10)的表面连接。

7.根据权利要求1所述的一种便于更换的冲头杆,其特征在于:所述转动筒(2)的上下两端均固定设置有多个弧形滑块(14),所述冲头杆(1)的内壁开设有与所述弧形滑块(14)相配合的圆形滑槽。
