专利号: 2022210176005
申请人: 青岛科技大学
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-08-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

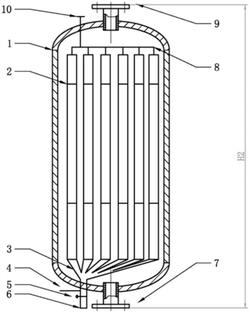

1.一种丙烯酰胺聚合装置,其特征在于,包括外壳,外壳具有壳程进料管和壳程出料管,外壳内部具有多个反应壳体,反应壳体的底端具有物料支管,多个物料支管汇集至物料管道,物料管道穿过外壳底部伸出至外壳外部,反应壳体顶端具有排气支管,多个排气支管汇集至排气总管,排气总管穿过外壳顶部伸出至外壳外部。

2.如权利要求1所述的一种丙烯酰胺聚合装置,其特征在于,多个反应壳体并排平行设置,相邻反应壳体之间的距离为2mm‑4mm。

3.如权利要求1所述的一种丙烯酰胺聚合装置,其特征在于,所述反应壳体的壁厚为

0.3mm‑0.5mm。

4.如权利要求1所述的一种丙烯酰胺聚合装置,其特征在于,反应壳体由不锈钢板制成。

5.如权利要求1所述的一种丙烯酰胺聚合装置,其特征在于,所述壳程进料管设置在外壳顶部,壳程出料管设置在外壳底部。

6.如权利要求5所述的一种丙烯酰胺聚合装置,其特征在于,壳程进料管设置在外壳顶部的中心位置,壳程出料管设置在外壳底部的中心位置。

7.如权利要求1所述的一种丙烯酰胺聚合装置,其特征在于,所述反应壳体包括第一壳部固定在第一壳部底端的第二壳部,第二壳部采用渐缩结构,其面积较大的端部与第一壳部的底端固定,面积较小的端部与物料支管连接。

8.如权利要求7所述的一种丙烯酰胺聚合装置,其特征在于,第一壳部采用立方体结构,且沿水平方向的两个边长的比值大于设定值以形成内部具有空腔的板状构造。

9.如权利要求1所述的一种丙烯酰胺聚合装置,其特征在于,所述外壳的外表面覆盖有保温层。

10.如权利要求1所述的一种丙烯酰胺聚合装置,其特征在于,所述物料管道包括第一管道和第二管道,第一管道一端伸入外壳内部并与多个物料支管连接,第一管道伸出至外壳外部的部分连通有第二管道,第二管道作为进料管道,第一管道伸出至外壳外部的端部与第一管道、第二管道连接位置之间的管段设置有阀门。
