专利号: 202221030045X
申请人: 无锡智彤缘丰科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-03-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

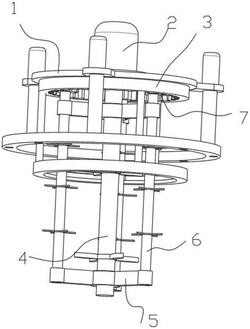

1.一种用于双行星搅拌机的支撑调节装置,包括基座(1)和搅拌电机(2),所述基座(1)上表面中心处螺栓固定有搅拌电机(2),所述搅拌电机(2)的输出轴贯穿基座(1)延伸到下方,所述搅拌电机(2)的输出轴通过联轴器固定有主搅拌轴(4),其特征在于,所述主搅拌轴(4)的外壁顶端和底端均焊接有固定架(5),位于所述主搅拌轴(4)底端和顶端的固定架(5)之间转动连接有辅助搅拌轴(6);

所述基座(1)上设置有支撑调节机构,所述支撑调节机构包括凸块(18),所述凸块(18)共设置有若干个,若干个所述凸块(18)呈环形分布等间距设置在基座(1)的外壁四周,所述凸块(18)上表面螺栓固定有电动推杆(15),所述电动推杆(15)的伸缩端贯穿凸块(18)延伸到外侧,所述电动推杆(15)的伸缩端底端焊接有环形安装架(16),且环形安装架(16)上开设有螺栓孔(17)。

2.根据权利要求1所述的一种用于双行星搅拌机的支撑调节装置,其特征在于,所述基座(1)上还设置有限位支撑机构,所述限位支撑机构包括环形加固架(11),所述环形加固架(11)上表面焊接有连接杆(10),且连接杆(10)的顶端焊接在基座(1)下表面,所述环形加固架(11)的内壁上开设有滑槽(12),所述辅助搅拌轴(6)上套设有套管(14),所述套管(14)上焊接有滑块(13),所述滑块(13)与滑槽(12)滑动连接。

3.根据权利要求1或2所述的一种用于双行星搅拌机的支撑调节装置,其特征在于,所述辅助搅拌轴(6)共设置有三个,且三个辅助搅拌轴(6)呈环形分布,相邻两辅助搅拌轴(6)之间的间距相等。

4.根据权利要求3所述的一种用于双行星搅拌机的支撑调节装置,其特征在于,所述主搅拌轴(4)上等间距焊接有若干个第二搅拌叶(9),所述辅助搅拌轴(6)上等间距焊接有若干个第一搅拌叶(8),所述第一搅拌叶(8)和第二搅拌叶(9)相互错位设置。

5.根据权利要求1所述的一种用于双行星搅拌机的支撑调节装置,其特征在于,所述辅助搅拌轴(6)的顶端焊接有驱动齿轮(7),所述驱动齿轮(7)与基座(1)下表面焊接的齿圈(3)齿轮啮合连接。

6.根据权利要求1所述的一种用于双行星搅拌机的支撑调节装置,其特征在于,所述环形安装架(16)的内径大于基座(1)的外径,所述凸块(18)与基座(1)为浇筑一体化成型结构。
