专利号: 2022210600558
申请人: 范圣钧
专利类型:实用新型
专利状态:已下证
专利领域: 服饰缝纫用品;珠宝
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

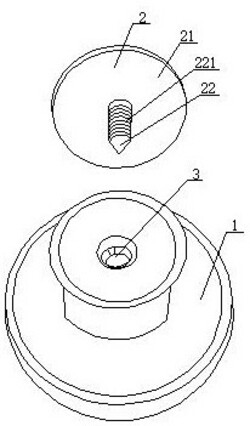

1.一种免钉纽扣,包括纽扣本体和纽钉,其特征在于:所述纽钉位于衣物或纺织物靠近人体的内侧,所述纽扣本体位于对应的外侧;所述纽钉包括按压部和钉部,所述钉部设有限位槽;所述纽扣本体内部固定设有锁紧部件,所述锁紧部件与所述限位槽配合锁紧连接。

2.如权利要求1所述的免钉纽扣,其特征在于:所述锁紧部件包括锁紧片,所述锁紧片上开设有多个槽口,所述槽口将锁紧片的内部分割成多个具有弹性的弹性片,在各弹性片的中间端设有缺口,且各缺口共同形成为位于锁紧片中心的限位孔,所述限位孔与所述限位槽配合锁紧连接。

3.如权利要求2所述的免钉纽扣,其特征在于:所述纽扣本体内部还固定设有限位片,所述限位片的中心设有通孔,所述纽钉的钉部穿过通孔与所述锁紧片的限位孔锁紧连接,所述限位片阻止纽钉反拉时锁紧片反向弹回。

4.如权利要求1所述的免钉纽扣,其特征在于:所述纽扣本体包括第一基座,所述第一基座和纽扣本体的纽面连接,所述第一基座包括第一收容部,所述锁紧部件位于所述第一收容部内,所述纽钉的钉部穿过第一收容部与其内部的锁紧部件配合锁紧连接。

5.如权利要求4所述的免钉纽扣,其特征在于:所述纽扣本体还包括第二基座和垫片,所述第二基座包括第二收容部和第二中空柱;

所述第一基座还包括第一中空柱,所述第一中空柱的长度大于第二中空柱的长度,所述第一中空柱的头部穿过第二中空柱内并外翻后形成锚固连接;

所述纽面包括第三收容部,所述垫片位于第二收容部内,第二收容部位于第三收容部内;

所述纽钉依次穿过第一收容部、锁紧部件、第一中空柱。

6.如权利要求1‑5任一所述的免钉纽扣,其特征在于:所述限位槽为螺纹状或凹槽状。
