专利号: 2022210855379
申请人: 吉林省旭荣科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种焊接螺母生产清洗装置,其特征在于,包括:

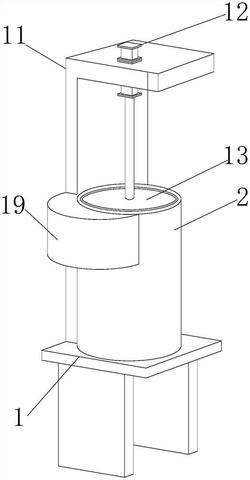

支撑架(1),所述支撑架(1)的上方安置有箱体(2),且箱体(2)的内部固定有固定块(3),所述固定块(3)的内部通过螺栓固定有第一电机(4),且第一电机(4)的动力输出端连接有连接块(5),所述连接块(5)的顶端连接有转动块(6),且转动块(6)的内部安置有容器(10),所述转动块(6)的下方一侧安装有滑块(9),且滑块(9)的内部安置有导轨(8),所述导轨(8)的底端固定有承载台(7)。

2.根据权利要求1所述的一种焊接螺母生产清洗装置,其特征在于,所述转动块(6)通过连接块(5)与第一电机(4)之间构成转动结构,且转动块(6)与容器(10)的外形尺寸相吻合,同时转动块(6)与容器(10)紧密贴合。

3.根据权利要求1所述的一种焊接螺母生产清洗装置,其特征在于,所述承载台(7)与导轨(8)焊接连接,且转动块(6)通过滑块(9)与导轨(8)之间构成滑动结构。

4.根据权利要求1所述的一种焊接螺母生产清洗装置,其特征在于,所述箱体(2)的一侧固定有支撑板(11),且支撑板(11)的轴向通过螺栓固定有电缸(12),所述电缸(12)的动力输出端连接有盖板(13),且盖板(13)的内部安装有液压杆(14),所述液压杆(14)的底端连接有电机盒(15),且电机盒(15)的内部通过螺栓固定有第二电机(16),所述第二电机(16)的动力输出端连接有驱动轴(17),且驱动轴(17)的外壁设置有清洁刷(18)。

5.根据权利要求4所述的一种焊接螺母生产清洗装置,其特征在于,所述电机盒(15)通过盖板(13)和液压杆(14)与电缸(12)之间构成伸缩结构,且电机盒(15)通过液压杆(14)与盖板(13)之间构成伸缩结构,同时盖板(13)通过螺栓与液压杆(14)固定连接。

6.根据权利要求1所述的一种焊接螺母生产清洗装置,其特征在于,所述箱体(2)的外壁一侧固定有药水盒(19),且药水盒(19)的一侧连接有输送管(20),所述输送管(20)的底端均匀设有若干输水喷头(21),所述箱体(2)的内壁一侧安装有加热板(22),且箱体(2)的底部外壁开设有出水口(23)。

7.根据权利要求6所述的一种焊接螺母生产清洗装置,其特征在于,所述输送管(20)的结构为圆环形结构,且药水盒(19)通过输送管(20)与箱体(2)相互连通,同时箱体(2)通过螺栓与加热板(22)可拆卸连接。
