专利号: 2022210911453
申请人: 浙江浙南合金制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种硬质合金锯齿,包括齿身,其特征在于:所述齿身包括前刀面、焊接面及副后刀面;所述前刀面位于齿身正面呈等腰梯形的平面;所述焊接面位于齿身背面,由前刀面的长边起往前刀面的短边方向通过半圆柱面相连构成;所述副后刀面位于齿身左右两侧,连接于前刀面的左侧腰线与焊接面的左端边线之间及前刀面的右侧腰线与焊接面的右端边线之间,两副后刀面为平面;齿身通过粉末冶金压铸烧结形成。

2.根据权利要求1所述的一种硬质合金锯齿,其特征在于:所述焊接面为圆柱周向方向上的1/2‑6圆柱面。

3.根据权利要求1所述的一种硬质合金锯齿,其特征在于:两副后刀面与其两者之间的中分面之间的夹角为2度‑10度。

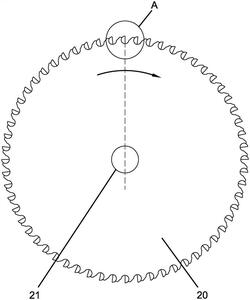

4.一种锯片,包括权利要求1‑ 3任意一条权利要求所述的硬质合金锯齿,还包括锯片体,所述锯片体呈圆形,其中间设有安装孔,其特征在于:所述锯片体外缘设有齿座,所述齿座上设有内凹的弧形焊接部,所述弧形焊接部的弧口朝向锯片体的转动方向,所述齿身的焊接面与弧形焊接部等半径设置彼此贴合焊接,所述弧形焊接部的轴线与安装孔轴线平行且同心。

5.根据权利要求4所述的一种锯片,其特征在于:所述齿身还包括焊接槽,所述焊接槽沿焊接面周向方向开设,所述焊接槽居中设置于齿身的两副后刀面之间的焊接面上。

6.根据权利要求5所述的一种锯片,其特征在于:所述焊接槽槽深不大于槽宽的1/2。

7.根据权利要求4所述的一种锯片,其特征在于:所述焊接面与弧形焊接部彼此贴合状态下,前刀面的虚拟延伸面过安装孔轴线并与其重合时,前刀面呈0度;所述焊接面与弧形焊接部彼此贴合状态下,所述前刀面的虚拟延伸面过安装孔轴线后安装孔轴线位于虚拟延伸面后方时,前刀面为负前角;所述焊接面与弧形焊接部彼此贴合状态下,所述前刀面的虚拟延伸面过安装孔轴线后安装孔轴线位于虚拟延伸面前方时,前刀面为正前角。

8.根据权利要求7所述的一种锯片,其特征在于:所述焊接面与弧形焊接部适配焊接前,其前刀面的前角调节范围在‑10度至+10度之间。
