专利号: 2022211125602
申请人: 臧佳男
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

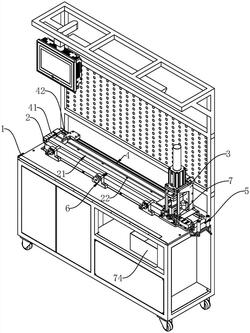

1.一种推动式条状工件切割装置,其特征在于:包括

机架;

垫板,所述垫板固定在所述机架上,且所述垫板上设置有一宽度可调的轨道,所述轨道的底部安装有若干个滚动轴承;

切割架,所述切割架固定在所述机架上,且位于所述轨道的出口处,所述切割架上安装有能上下移动的切割刀;

推动机构,所述推动机构设置在所述机架上,且用于将所述轨道上待处理的工件向所述切割刀处推送;

限位机构,所述限位机构设置在所述切割架的一侧,且用于夹紧待处理的工件的一端。

2.根据权利要求1所述的一种推动式条状工件切割装置,其特征在于:所述垫板的一侧固定有沿其长度分布的隆起板,所述垫板的另一侧设置有调节板,所述调节板与所述隆起板之间形成所述轨道,所述机架上设置有一用于驱动所述调节板靠近或远离所述隆起板的调节组件,以使得所述轨道宽度可调。

3.根据权利要求2所述的一种推动式条状工件切割装置,其特征在于:所述调节组件包括两个第一支撑座和第二支撑座,两个所述第一支撑座间隔固定在所述机架上,且每个所述第一支撑座内滑动设置有套杆,所述套杆的一端螺接在所述调节板上,所述第二支撑座固定在所述机架上,且位于两个所述第一支撑座之间,所述第一支撑座内安装有一调节丝杆,所述调节丝杆的一端与所述调节板相连接。

4.根据权利要求2所述的一种推动式条状工件切割装置,其特征在于:所述隆起板上沿其长度方向间隔固定有至少一块位于所述轨道上方的防护板。

5.根据权利要求2所述的一种推动式条状工件切割装置,其特征在于:所述推动机构包括直线模组,所述直线模组固定在所述机架上,所述直线模组的工作台上连接有一推板,所述推板位于所述轨道内。

6.根据权利要求1所述的一种推动式条状工件切割装置,其特征在于:所述切割架上竖直固定有一气缸,所述气缸的活塞杆上可拆卸连接有一固定座,所述切割刀固定在所述固定座上。

7.根据权利要求6所述的一种推动式条状工件切割装置,其特征在于:所述机架在所述切割刀的下方固定有垫座,所述垫座上固定有导向架,所述导向架上设置有一供所述切割刀伸入的导向槽,所述垫座上还设置有一卸料槽,所述机架内放置有一用于承接由所述卸料槽掉落的废料的收集箱。

8.根据权利要求1所述的一种推动式条状工件切割装置,其特征在于:所述限位机构包括安装板、横向滚筒和两个纵向滚筒,所述安装板固定在所述机架的一侧,所述横向滚筒可转动连接在所述安装板上,两个所述纵向滚筒前后间隔连接在所述安装板上,且两个所述纵向滚筒之间形成一限位间隙。
