专利号: 202221118649X
申请人: 赵爱娟
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

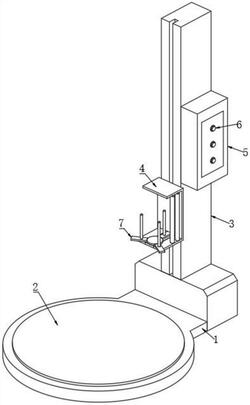

1.一种货物防护薄膜缠绕用包装设备,包括包装机体(1),其特征在于:所述包装机体(1)的上部设置有升降滑座(3),所述升降滑座(3)的前端活动安装有升降放置架(4),所述升降放置架(4)的内部区域设置有装夹装置(7),所述装夹装置(7)包括移出滑板(8)、装夹底座(9)和装夹支柱(10),所述移出滑板(8)的上部活动安装有装夹底座(9),所述装夹底座(9)的上表面固定安装有装夹支柱(10),所述装夹底座(9)的下端中心处固定安装有转动块(11),所述移出滑板(8)的上表面开设有转动槽(12),所述移出滑板(8)的一侧表面固定安装有移出滑块(13),所述升降放置架(4)底部移出口的壁体处开设有移出滑槽(14)。

2.根据权利要求1所述的一种货物防护薄膜缠绕用包装设备,其特征在于:所述装夹支柱(10)位于装夹底座(9)的上表面垂直设置,且周向设置有三组,所述装夹底座(9)通过转动块(11)在移出滑板(8)的转动槽(12)表面转动。

3.根据权利要求2所述的一种货物防护薄膜缠绕用包装设备,其特征在于:所述移出滑板(8)通过移出滑块(13)在升降放置架(4)的移出滑槽(14)处前后滑动。

4.根据权利要求3所述的一种货物防护薄膜缠绕用包装设备,其特征在于:所述升降放置架(4)的一端端口处活动安装有第一导向辊(16),所述升降放置架(4)的一侧端口处位于第一导向辊(16)的一侧设置有第二导向辊(17)。

5.根据权利要求4所述的一种货物防护薄膜缠绕用包装设备,其特征在于:所述升降放置架(4)的后内壁下边缘处开设有防转卡口(15),所述装夹底座(9)与升降放置架(4)的防转卡口(15)卡合匹配。

6.根据权利要求5所述的一种货物防护薄膜缠绕用包装设备,其特征在于:所述升降滑座(3)的内部设置有升降机构,所述升降放置架(4)与升降滑座(3)内部的升降机构相连接,所述包装机体(1)的转动仓处活动安装有放置转盘(2),所述放置转盘(2)的一侧表面固定安装有电控箱(5),所述电控箱(5)的一侧表面设置有控制按键(6)。
