专利号: 2022211424746
申请人: 福建永联建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

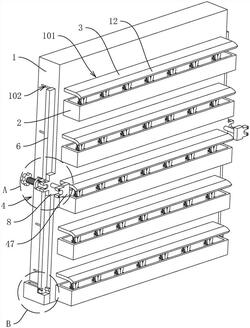

1.一种市政绿化墙结构,其特征在于:包括墙体(1)以及沿墙体(1)高度方向等间距设置的若干个种植框(2),所述种植框(2)中种植有植物;还包括滑动连接于墙体(1)上的若干个遮雨板(3),所述遮雨板(3)与种植框(2)一一对应,且所述遮雨板(3)滑动连接于种植框(2)上方;所述墙体(1)上设置有固定机构(4);所述遮雨板(3)能够滑移至用于遮盖植物的遮雨状态,所述固定机构(4)包括用于将遮雨板(3)固定在遮雨状态的第一固定组件;所述遮雨板(3)能够滑移至收纳于墙体(1)上的收纳状态,所述固定机构(4)还包括用于将遮雨板(3)固定在收纳状态的第二固定组件。2.根据权利要求1所述的一种市政绿化墙结构,其特征在于:所述墙体(1)上开设有位于种植框(2)上方的收纳槽(101),所述收纳槽(101)用于容置遮雨板(3),所述遮雨板(3)长度方向的两端均设置有滑移柱(5),所述墙体(1)相对的两侧均开设有与收纳槽(101)相连通且用于供滑移柱(5)滑动穿设的滑移孔(102)。3.根据权利要求2所述的一种市政绿化墙结构,其特征在于:位于遮雨板(3)同侧的若干个所述滑移柱(5)远离遮雨板(3)的一端设置有用于连接若干个滑移柱(5)的连接条(6)。4.根据权利要求3所述的一种市政绿化墙结构,其特征在于:所述墙体(1)相对的两侧均设置有限位块(8),所述限位块(8)上开设有移动孔(81),所述连接条(6)上垂直设置有移动杆(7),所述移动杆(7)滑动穿设于移动孔(81)中;所述移动杆(7)远离连接条(6)的一端设置有抵接板(9),当所述抵接板(9)与限位块(8)相抵时,遮雨板(3)位于收纳槽(101)内且处于收纳状态;当所述连接条(6)与限位块(8)相抵时,遮雨板(3)伸出收纳槽(101)并处于遮雨状态。5.根据权利要求4所述的一种市政绿化墙结构,其特征在于:所述固定机构(4)还包括转动连接于限位块(8)远离墙体(1)一端的固定杆(41),所述第一固定组件包括设置于连接条(6)远离滑移柱(5)一端的第一固定板(46),所述第一固定板(46)上开设有用于供固定杆(41)转动至卡入的第一固定槽(461);所述固定杆(41)远离限位块(8)一侧设置有安装板(43),所述固定机构(4)还包括滑动连接于固定杆(41)外周侧上的锁定板(44),所述锁定板(44)上设置有加固块(45),所述第一固定槽(461)边缘处开设有用于供加固块(45)插接的第一加固槽(462),所述固定机构(4)还包括用于将加固块(45)抵紧于加固槽中的驱使件。6.根据权利要求5所述的一种市政绿化墙结构,其特征在于:所述驱使件为套设于固定杆(41)外周侧的弹簧(42),所述弹簧(42)的一端与安装板(43)固定连接,另一端与锁定板(44)固定连接。7.根据权利要求5所述的一种市政绿化墙结构,其特征在于:所述第二固定组件包括垂直设置于抵接板(9)上的第二固定块(47),所述第二固定块(47)上开设有用于供固定杆(41)转动至卡入的第二固定槽(471),所述第二固定槽(471)边缘处开设有用于供加固块(45)插接的第二加固槽(472)。8.根据权利要求7所述的一种市政绿化墙结构,其特征在于:所述遮雨板(3)远离收纳槽(101)槽底的一端设置有呈弧形结构的挡沿(12)。
