专利号: 2022211605629
申请人: 苏州品元精密机电有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

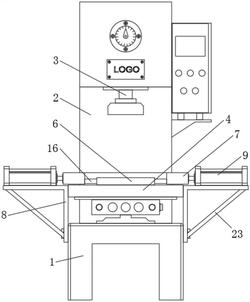

1.一种金属制品高效率冲压机,包括支撑座(1)、后梁体(2)和液压设备(3),所述后梁体(2)连接于支撑座(1)的顶部,且所述液压设备(3)设于后梁体(2)的顶端,其特征在于:所述支撑座(1)的顶部固定连接有底座台(4),所述底座台(4)的顶部开设有第一滑槽(5),所述第一滑槽(5)的内部滑动连接有设于底座台(4)顶部的放置台(6),所述放置台(6)的两侧分别设有对称设置的U型推板(7),且所述支撑座(1)的两侧分别固定安装有安装板(8),两个安装板(8)的顶部分别固定安装有气缸(9),两个气缸(9)的输出端分别对应固定连接在两个U型推板(7)上,且所述放置台(6)的后端侧开设有下深段(10),所述下深段(10)的内底壁贴合设有限位板(11),所述限位板(11)的一侧面活动连接有丝杆(12),所述丝杆(12)的另一端延伸至后梁体(2)的后侧,并固定连接有手轮(13)。

2.根据权利要求1所述的一种金属制品高效率冲压机,其特征在于,所述放置台(6)的顶部贯穿开设有两组收缩机构,一组所述收缩机构包括两个收缩口(14),两个所述收缩口(14)的内壁分别固定连接有张力弹簧(15),所述张力弹簧(15)的另一端固定连接有T型板(16),且所述收缩口(14)的内壁开设有第二滑槽(17),所述T型板(16)的一端设于第二滑槽(17)内。

3.根据权利要求2所述的一种金属制品高效率冲压机,其特征在于,两组所述收缩机构分别相互对应于两个U型推板(7),且两个所述T型板(16)抵触于U型推板(7)的一侧。

4.根据权利要求1所述的一种金属制品高效率冲压机,其特征在于,所述后梁体(2)的表面贯穿开设有螺纹通孔(18),所述丝杆(12)螺纹连接于螺纹通孔(18)的内部。

5.根据权利要求1所述的一种金属制品高效率冲压机,其特征在于,所述后梁体(2)的表面开设有限位孔(19),所述限位孔(19)的内部设有限位杆(20),所述限位杆(20)的另一端固定连接在限位板(11)上。

6.根据权利要求1所述的一种金属制品高效率冲压机,其特征在于,所述放置台(6)的顶部贯穿开设有通槽(21),所述底座台(4)的顶部贯穿开设有延伸至支撑座(1)底部的下料道(22),所述下料道(22)设于通槽(21)的底部。

7.根据权利要求1所述的一种金属制品高效率冲压机,其特征在于,所述安装板(8)的内侧壁固定安装有加固杆(23)。
