专利号: 2022211824630
申请人: 江西功诚泰盛制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

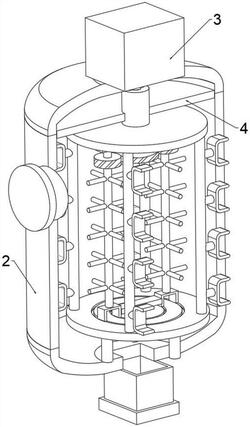

1.一种环氧地坪涂料生产用反应釜装置,包括底座(1),其特征在于:所述底座(1)上端连接有罐体(2),罐体(2)上端中部连接有搅拌组件(3),罐体(2)内部一侧连接有隔板(4);

搅拌组件(3)包括安装于罐体(2)上端中部的电机(31),电机(31)输出端连接有转轴(32),转轴(32)下端贯穿延伸至隔板(4)下方处连接有齿盘(33),齿盘(33)两侧均啮合齿轮(34),齿轮(34)一侧中部贯穿连接有转动杆(35),转动杆(35)外部连接有搅拌杆(36),转动杆(35)两端均转动连接有支撑架(37),支撑架(37)一端两侧均连接有限位块(38),限位块(38)一端滑动连接有转盘(39),转盘(39)与限位块(38)滑动连接处开设有限位槽(310);

两个转盘(39)之间连接有连接杆(311),连接杆(311)外部一侧连接有搅拌架(312),其中一个转盘(39)一端滑动连接有圆杆(313),圆杆(313)下端与罐体(2)内部底端连接,另一个转盘(39)连接有套筒(314),套筒(314)一端与罐体(2)内部顶壁转动连接,套筒(314)内部两侧均开设有卡槽(315),卡槽(315)内部连接有卡块(316),卡块(316)一端与转轴(32)一侧连接。

2.根据权利要求1所述的一种环氧地坪涂料生产用反应釜装置,其特征在于:所述罐体(2)上部一侧连接有进料口,罐体(2)下端连接有出料口。

3.根据权利要求1所述的一种环氧地坪涂料生产用反应釜装置,其特征在于:两个相邻的所述支撑架(37)之间连接有固定板(317),固定板(317)数量为两个,其中一个固定板(317)位于转轴(32)外部,转轴(32)与固定板(317)转动连接。

4.根据权利要求1所述的一种环氧地坪涂料生产用反应釜装置,其特征在于:所述限位块(38)位于限位槽(310)内部,限位块(38)与限位槽(310)滑动连接。

5.根据权利要求1所述的一种环氧地坪涂料生产用反应釜装置,其特征在于:所述限位块(38)和限位槽(310)横截面均为T型结构设置。

6.根据权利要求1所述的一种环氧地坪涂料生产用反应釜装置,其特征在于:所述套筒(314)套设于转轴(32)外部,套筒(314)与转轴(32)转动连接。

7.根据权利要求1所述的一种环氧地坪涂料生产用反应釜装置,其特征在于:所述卡块(316)直径与卡槽(315)直径相同,卡块(316)与卡槽(315)卡接。
