专利号: 2022212062992
申请人: 湖北睿赛新能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-01-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

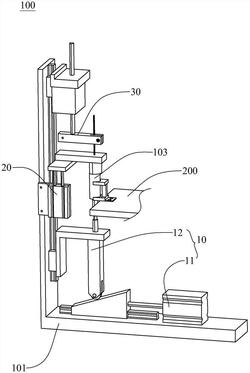

1.一种锂电池钢壳焊接装置,用于与转盘结构配合以将电芯和钢壳焊接在一起,其特征在于,包括支撑座以及设置于所述支撑座上的支撑机构、定位机构和焊接机构,所述支撑机构、所述定位机构和所述焊接机构均呈活动的设置于所述支撑座上;所述转盘结构带动工件转动至靠近所述支撑机构,所述支撑机构滑动以从所述工件底部对所述工件进行支撑,所述定位机构用于与所述支撑机构配合以定位所述工件,所述焊接机构穿过所述定位机构以焊接所述工件;其中,所述支撑机构包括动力组件和顶升组件,所述顶升组件呈活动的与所述动力组件组件接触,所述动力组件动作以带动所述顶升组件升降活动;所述顶升组件包括第一支撑件、第二支撑件以及设置于所述第一支撑件和所述第二支撑件之间的缓冲件,所述缓冲件呈弹性的连接于所述第一支撑件和所述第二支撑件,所述第一支撑件用于支撑工件。

2.根据权利要求1所述的锂电池钢壳焊接装置,其特征在于,所述第一支撑件和所述第二支撑件均为铜质材料制成的结构。

3.根据权利要求1所述的锂电池钢壳焊接装置,其特征在于,所述缓冲件为气体缓冲器。

4.根据权利要求1所述的锂电池钢壳焊接装置,其特征在于,所述顶升组件还包括固定座和驱动件,所述第二支撑件安装于所述固定座的顶面,所述驱动件安装于所述固定座的底面,所述动力组件作用于所述驱动件以使所述顶升组件升降,使得所述第一支撑件支撑于所述工件。

5.根据权利要求4所述的锂电池钢壳焊接装置,其特征在于,所述驱动件靠近所述动力组件的一端设置有呈滚动的滚动件,所述动力组件包括与所述滚动件滚动接触的斜块,所述斜块包括按预设角度倾斜设置的倾斜面,所述滚动件沿所述倾斜面滚动以能带动所述第一支撑件升降。

6.根据权利要求5所述的锂电池钢壳焊接装置,其特征在于,所述动力组件还包括连接于所述斜块的第一气缸,以及与所述斜块配合的第一导轨,所述第一气缸动作以带动所述斜块沿所述第一导轨来回滑动,以使所述斜块能顶推所述滚动件。

7.根据权利要求1所述的锂电池钢壳焊接装置,其特征在于,所述定位机构包括第二气缸、连接块和定位块,所述第二气缸固定于所述支撑座上,所述连接块安装于所述第二气缸的输出端,所述定位块安装于所述连接块上,所述第二气缸动作以带动所述定位块升降活动,以使所述定位块能与所述第一支撑件配合定位所述工件。

8.根据权利要求7所述的锂电池钢壳焊接装置,其特征在于,所述焊接机构包括用于焊接的焊针,所述定位块和所述连接块上均开设有供所述焊针穿过的定位孔,或所述定位块上开设有供所述焊针穿过的定位孔。

9.根据权利要求8所述的锂电池钢壳焊接装置,其特征在于,所述焊接机构还包括升降模块和安装座,所述安装座安装于所述升降模块的输出端,所述安装座上设置有用于安装所述焊针的安装部,所述安装部包括第一侧壁和第二侧壁,所述第一侧壁和所述第二侧壁上还设置有固定部,所述焊针安装于所述安装部内,借由所述固定部以能加固所述焊针在所述安装部内的安装。

10.根据权利要求1所述的锂电池钢壳焊接装置,其特征在于,所述转盘结构上设置有用于放置所述工件的放料件,所述放料件包括至少一个与所述工件配合的定位部以及用于放置所述工件的放料部,所述放料部的底部呈镂空的弧形结构,以供所述第一支撑件伸入放料件内以支撑所述工件。
