专利号: 2022212276898
申请人: 泉州市菲利达鞋业发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-01-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

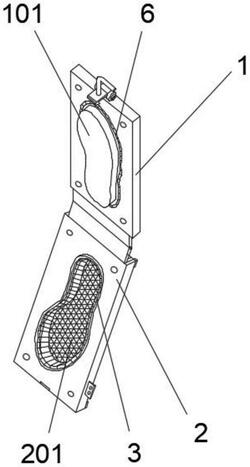

1.一种休闲鞋底加工生产用模具,包括上模(1)和下模(2),所述上模(1)与下模(2)在一侧铰接连接,其特征在于:所述上模(1)底面设置有凸模(101),下模(2)顶面设置有凹腔(201),凸模(101)与凹腔(201)配合构成鞋底模型;

还包括切割块(3)、收纳槽(4)、弹簧(5)和压块(6);

所述切割块(3)设置于凹腔(201)侧面且相邻的切割块(3)组合构成所述凹腔(201)的侧面,且切割块(3)顶端设置有切刀(301);

所述收纳槽(4)环绕凹腔(201),切割块(3)设置于收纳槽(4)内与收纳槽(4)构成移动副;

所述弹簧(5)两端分别与切割块(3)底端、收纳槽底端相连;

所述压块(6)固定于上模(1)底面,压块(6)环绕设置并包围所述凸模(101),压块(6)数量、压块(6)位置与切割块(3)数量、切割块(3)位置相对应且压块(6)与切割块(3)的接触面与切割块(3)形状匹配。

2.根据权利要求1所述的一种休闲鞋底加工生产用模具,其特征在于:所述切刀(301)横截面呈三角形。

3.根据权利要求1所述的一种休闲鞋底加工生产用模具,其特征在于:所述切割块(3)与收纳槽(4)构成竖直方向上的移动副。

4.根据权利要求1所述的一种休闲鞋底加工生产用模具,其特征在于:所述压块(6)表面设置有聚四氟乙烯涂层。

5.根据权利要求1所述的一种休闲鞋底加工生产用模具,其特征在于:切割块(3)底端、收纳槽(4)底端设置有用于固定弹簧(5)的限位块(401)。
