专利号: 2022212352872
申请人: 天津锦源机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-10-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

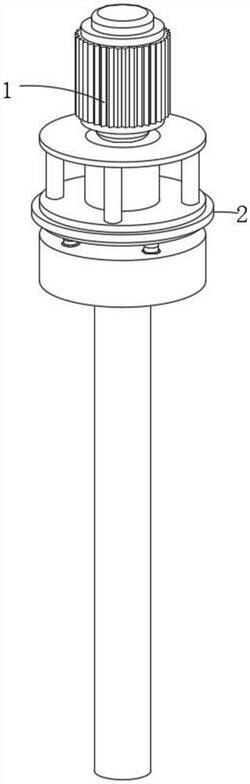

1.一种安装稳定的整筒式抽油泵,其特征在于,包括:

抽油泵本体(1),所述抽油泵本体(1)的外表面固定连接有限位板(210);以及固定机构(2),所述固定机构(2)包括两个安装板(201)、转动部件、四组移动部件、四组缓冲部件和四个固定柱(207),每个所述安装板(201)均固定连接于抽油泵本体(1)的外表面,所述转动部件设置于两个安装板(201)上,每组所述移动部件均设置于转动部件上,每组所述缓冲部件均设置于移动部件上,每个所述固定柱(207)均设置于缓冲部件上。

2.根据权利要求1所述的一种安装稳定的整筒式抽油泵,其特征在于:每个所述安装板(201)的一侧外表面均开设有安装槽(211)。

3.根据权利要求2所述的一种安装稳定的整筒式抽油泵,其特征在于:所述限位板(210)的外表面开设有四个安装孔(212)。

4.根据权利要求3所述的一种安装稳定的整筒式抽油泵,其特征在于:所述转动部件包括转动齿圈(202)和四个转动齿轮(203),所述转动齿圈(202)转动连接于两个安装板(201)之间,每个所述转动齿轮(203)均与转动齿圈(202)相互啮合。

5.根据权利要求4所述的一种安装稳定的整筒式抽油泵,其特征在于:每组所述移动部件均包括螺纹杆(204)和螺纹筒(205),所述螺纹杆(204)的顶端转动连接于其中一个安装槽(211)的上内壁,且螺纹杆(204)的转动贯穿于另一个安装槽(211)的底部,并且螺纹杆(204)固定贯穿于转动齿轮(203)的顶部,所述螺纹筒(205)螺纹套设于螺纹杆(204)外表面,所述螺纹筒(205)滑动嵌设于安装孔(212)的内壁之间。

6.根据权利要求5所述的一种安装稳定的整筒式抽油泵,其特征在于:每组所述缓冲部件均包括伸缩杆(208)、固定弹簧(209)和安装管(206),每个所述固定柱(207)均滑动嵌设于安装管(206)的内壁之间,所述安装管(206)的顶端固定连接于螺纹筒(205)的底端,所述伸缩杆(208)和固定弹簧(209)均固定连接于固定柱(207)和螺纹筒(205)之间,所述固定弹簧(209)套设于伸缩杆(208)的外表面。
