专利号: 2022212353771
申请人: 天津锦源机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-10-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

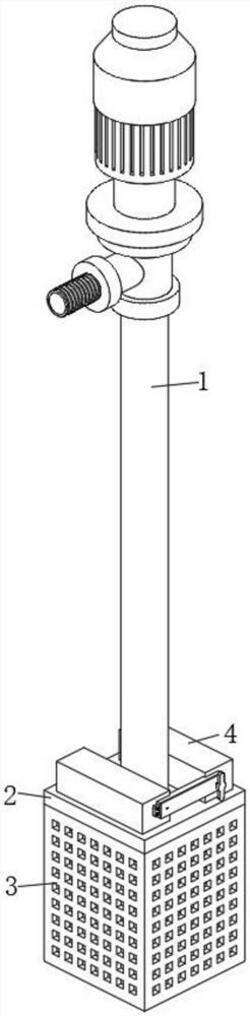

1.一种泵筒口防砂的抽油泵,其特征在于,包括:

抽油泵体(1),所述抽油泵体(1)上固定套设有固定板(2),所述固定板(2)的上侧外表面固定连接有两个方盒(4),每个所述方盒(4)的两侧内壁之间转动连接有双向螺纹杆(6),每个所述双向螺纹杆(6)上均螺纹连接有两个L型板(7),每个所述L型板(7)的一侧外表面均固定连接有卡杆(11);

滤砂盒(3),所述滤砂盒(3)的上内壁滑动套设于抽油泵体(1)上,所述滤砂盒(3)的上侧外表面固定连接有两组固定块(5),每组所述固定块(5)均设置有两个;以及同步传动组件,所述同步传动组件设置于两个方盒(4)上。

2.根据权利要求1所述的一种泵筒口防砂的抽油泵,其特征在于:每个所述方盒(4)的两侧内壁之间均固定连接有限位杆(12),每个所述限位杆(12)均贯穿对应两个L型板(7)。

3.根据权利要求1所述的一种泵筒口防砂的抽油泵,其特征在于:所述同步传动组件包括两个同步齿轮(8),两个所述同步齿轮(8)分别转动连接于两个方盒(4)的一侧外表面,且两个同步齿轮(8)与两个双向螺纹杆(6)分别固定连接,两个所述同步齿轮(8)之间通过同步齿带传动连接。

4.根据权利要求3所述的一种泵筒口防砂的抽油泵,其特征在于:所述同步传动组件还包括连接盒(9),所述连接盒(9)固定连接于两个方盒(4)的一侧外表面,两个所述同步齿轮(8)均位于连接盒(9)的内部。

5.根据权利要求4所述的一种泵筒口防砂的抽油泵,其特征在于:所述同步传动组件还包括把手(10),所述把手(10)固定连接于其中一个同步齿轮(8)的一侧外表面,且把手(10)位于连接盒(9)的外侧。

6.根据权利要求1所述的一种泵筒口防砂的抽油泵,其特征在于:两个所述方盒(4)分别位于抽油泵体(1)的两侧。
