专利号: 202221239015X
申请人: 宜宾职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

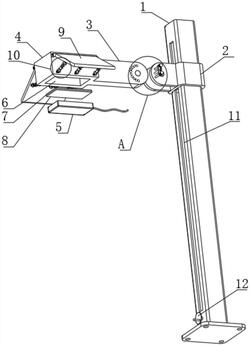

1.一种景观园林LED景观灯,包括立柱(1)和LED灯具(5),其特征在于:所述景观园林LED景观灯还包括:活动套管(2),所述立柱(1)为长直状空心方管构件,所述活动套管(2)套设在所述立柱(1)上且具有沿竖直方向的移动自由度,在所述立柱(1)上安装有用于调节所述活动套管(2)高度的调节组件(12);悬伸板(3),所述悬伸板(3)利用转轴转动安装在所述活动套管(2)的外侧面,且在所述活动套管(2)上还安装有用于定位所述悬伸板(3)翻转角度的定位组件;安装座(4),所述安装座(4)固定在所述悬伸板(3)的自由端,且在所述安装座(4)的底面开设有用于安装所述LED灯具(5)的安装槽(6),在所述安装座(4)的外侧面顶端铰接有两个相对称分布的防护板(9),且在所述防护板(9)的底面与所述安装座(4)之间连接有弹性支撑组件(10)。2.根据权利要求1所述的一种景观园林LED景观灯,其特征在于:所述立柱(1)上开设有沿竖直方向分布的滑孔(11),在所述活动套管(2)内壁固定有贯穿所述滑孔(11)设置的导向滑块(13);所述调节组件(12)包括螺纹柱(14)、安装轴(15)、主动伞状齿轮(16)和从动伞状齿轮(17),所述螺纹柱(14)利用轴承支撑沿竖直方向安装在所述立柱(1)内,且所述螺纹柱(14)贯穿所述导向滑块(13)并通过螺纹旋合方式与所述导向滑块(13)相连,所述安装轴(15)利用轴承支撑横向安装在所述立柱(1)上,且所述安装轴(15)的一端嵌入所述立柱(1)内,所述主动伞状齿轮(16)固定在所述安装轴(15)的嵌入端上,所述从动伞状齿轮(17)固定在所述螺纹柱(14)上并与所述主动伞状齿轮(16)相啮合,在所述安装轴(15)远离主动伞状齿轮(16)的一端固定有手轮(18)。3.根据权利要求1所述的一种景观园林LED景观灯,其特征在于:所述定位组件包括活动片(23)和复位弹簧(27),在所述立柱(1)的外壁固定有连接片(22),所述悬伸板(3)利用转轴与所述连接片(22)转动相连;在所述悬伸板(3)上开设有多个沿圆周方向等间隔分布的定位孔(29),在所述连接片(22)上固定有贯穿所述活动片(23)设置的安装柱(25),且在所述安装柱(25)的端部固定有限位盘(26),所述复位弹簧(27)套设在所述安装柱(25)上且处在所述活动片(23)与所述限位盘(26)之间;在所述活动片(23)上固定有定位短柱(24),在所述连接片(22)上开设有供所述定位短柱(24)贯穿的穿孔(28),且所述定位短柱(24)贯穿穿孔(28)后嵌入所述定位孔(29)内;在所述活动片(23)上还固定有拉环(30)。4.根据权利要求1所述的一种景观园林LED景观灯,其特征在于:所述弹性支撑组件(10)包括伸缩柱(19)和伸缩弹簧(21),所述伸缩柱(19)的一端与所述防护板(9)铰接、另一端与所述安装座(4)铰接,且在所述伸缩柱(19)的两端还均固定有限位环(20),所述伸缩弹簧(21)套设在所述伸缩柱(19)上且处在两个所述限位环(20)之间。5.根据权利要求1所述的一种景观园林LED景观灯,其特征在于:还包括紫铜导热板(7)和吸热泡棉(8),所述紫铜导热板(7)粘合固定在所述安装槽(6)的内顶面,所述吸热泡棉(8)粘合固定在所述紫铜导热板(7)的底面并与所述LED灯具(5)的顶面接触。
