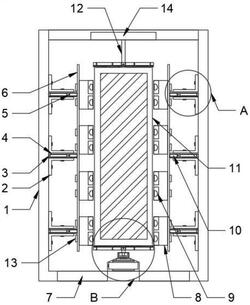

1.一种可调节的刀削面刀头，其特征在于：包括削面箱(1)、定位板(2)、第一伸缩杆(3)、限位杆(4)、第一活塞杆(5)、限位板(6)、下料口(7)、削面刀(8)、削面口(9)、滑动块(10)和定位螺丝(13)，削面箱(1)中间两侧安装有限位杆(4)，限位杆(4)中间两侧安装有定位板(2)，限位杆(4)中间一侧安装有第一伸缩杆(3)，第一伸缩杆(3)的输出端安装有第一活塞杆(5)，第一活塞杆(5)一侧安装有滑动块(10)，滑动块(10)一侧安装有限位板(6)，削面刀(8)等间距安装在限位板(6)一侧处，定位螺丝(13)贯穿限位板(6)与削面刀(8)相互连接，削面口(9)开设在削面刀(8)中间一侧处，下料口(7)开设在削面箱(1)中下段两侧处，削面箱(1)中下段处安装有驱动插杆组件，驱动插杆组件两侧安装有限位板组件，限位板组件一侧安装有伸缩推料组件。

2.根据权利要求1所述的一种可调节的刀削面刀头，其特征在于：驱动插杆组件包括手持件(14)、面团(11)、插面杆(12)、驱动电机(15)、连接件(16)和插入件(17)，驱动电机(15)安装在削面箱(1)中下段处，连接件(16)安装在驱动电机(15)的输出端，插入件(17)插入进连接件(16)中间处，插入件(17)顶中部安装有插面杆(12)，插面杆(12)顶部安装有手持件(14)，且驱动电机(15)、连接件(16)、插入件(17)和插面杆(12)相互配合，面团(11)套在插面杆(12)中间处。

3.根据权利要求2所述的一种可调节的刀削面刀头，其特征在于：限位板组件包括下限位板(18)、定位销(19)和上限位板(22)，下限位板(18)套设在插面杆(12)中下段处，上限位板(22)套设在插面杆(12)中上段处，定位销(19)设在下限位板(18)和上限位板(22)中间两侧处。

4.根据权利要求3所述的一种可调节的刀削面刀头，其特征在于：伸缩推料组件包括第二伸缩杆(20)和推料板(21)，第二伸缩杆(20)安装在下限位板(18)和上限位板(22)中间一侧处，推料板(21)安装在第二伸缩杆(20)的输出端。

5.根据权利要求4所述的一种可调节的刀削面刀头，其特征在于：定位板(2)为L型结构，插面杆(12)和手持件(14)为T型结构。

6.根据权利要求5所述的一种可调节的刀削面刀头，其特征在于：下限位板(18)、推料板(21)和上限位板(22)中间为中空结构，削面口(9)为倾斜结构。
