专利号: 2022213049001
申请人: 唐山骐骥装饰工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

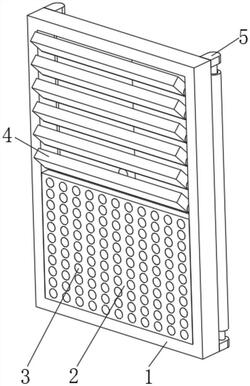

1.一种隐形百叶窗,包括窗体(1),其特征在于:所述窗体(1)内腔的顶部安装有叶片(4),所述窗体(1)背侧的四角均固定连接有支撑块(5),所述支撑块(5)的内侧固定连接有支撑杆(10),所述支撑杆(10)的表面分别活动连接有第一转套(8)和第二转套(14),所述第一转套(8)的一侧固定连接有第一挡板(7),所述第一挡板(7)的内腔开设有卡槽(18),所述第二转套(14)的一侧固定连接有第二挡板(13),所述第二挡板(13)的内腔固定连接有支撑架(20),所述支撑架(20)内壁的一侧固定连接有导向杆(22),所述导向杆(22)的表面分别套设有滑座(24)和弹簧(23),所述滑座(24)的前侧固定连接有推杆(6),所述滑座(24)的另一侧固定连接有卡杆(17),所述卡杆(17)的一侧贯穿至卡槽(18)的内腔。

2.根据权利要求1所述的一种隐形百叶窗,其特征在于:所述窗体(1)内腔的底部固定连接有纱窗(2),所述纱窗(2)的内腔开设有透气孔(3),所述纱窗(2)位于叶片(4)的底部。

3.根据权利要求1所述的一种隐形百叶窗,其特征在于:所述第一转套(8)和第二转套(14)的内腔均开设有转孔(16),所述转孔(16)的内腔与支撑杆(10)的表面活动连接,所述第一挡板(7)和第二挡板(13)背侧的顶部和底部均固定连接有拉板(12),所述拉板(12)的一侧固定连接有拉环(11)。

4.根据权利要求1所述的一种隐形百叶窗,其特征在于:所述第二挡板(13)的内腔开设有横槽(15),所述推杆(6)的前侧贯穿第二挡板(13)并与横槽(15)的内壁活动连接,所述推杆(6)的前侧固定连接有推板(9)。

5.根据权利要求1所述的一种隐形百叶窗,其特征在于:所述滑座(24)的顶部和底部均固定连接有滑块(21),所述支撑架(20)内壁的顶部和底部均开设有滑槽(25),所述滑槽(25)的内壁与滑块(21)的表面活动连接。

6.根据权利要求1所述的一种隐形百叶窗,其特征在于:所述弹簧(23)的一侧与支撑架(20)的内壁固定连接,所述弹簧(23)的另一侧与滑座(24)的一侧固定连接,所述滑座(24)的内腔与导向杆(22)的表面活动连接,所述第二挡板(13)内壁的一侧开设有通孔(19),所述通孔(19)的内壁与卡杆(17)的表面活动连接。
