专利号: 2022213262214
申请人: 张博
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

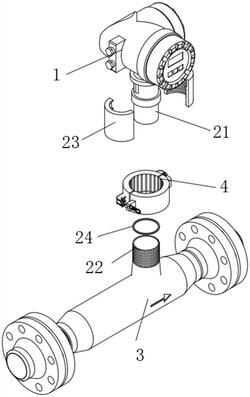

1.一种建材自动化仪表密封装置,包括自动化仪表主体(1)和安装座(3),其特征在于,所述自动化仪表主体(1)和安装座(3)之间通过安装机构(2)固定连接,所述安装机构(2)包括有安装头(21),且安装头(21)的一端与自动化仪表主体(1)底部固定连接,所述安装座(3)的顶部设置有承接头(22),且安装头(21)插设在承接头(22)内与承接头(22)连接,所述安装头(21)和承接头(22)之间的连接处压合有密封垫圈(24),所述安装头(21)的外壁套设有螺纹连接(23),且螺纹连接(23)远离安装头(21)的一端套设在承接头(22)表面与承接头(22)螺纹连接;

所述安装机构(2)的表面设置有密封机构(4),所述密封机构(4)包括有第一夹持罩(41)和第二夹持罩(42),所述第一夹持罩(41)和第二夹持罩(42)分别加持在螺纹连接(23)表面,所述第一夹持罩(41)的一侧开设有装配孔(43),所述第二夹持罩(42)的一侧固定有固定耳(44),且固定耳(44)的表面铰接有螺纹杆(45),且螺纹杆(45)的一端贯穿装配孔(43),并且螺纹杆(45)一端螺纹连接有螺母(46)。

2.根据权利要求1所述的一种建材自动化仪表密封装置,其特征在于:所述安装机构(2)还包括有滑块(25)和滑槽(26),所述滑块(25)固定在安装头(21)表面外侧,所述滑槽(26)开设在螺纹连接(23)的内壁。

3.根据权利要求1所述的一种建材自动化仪表密封装置,其特征在于:所述螺纹连接(23)的内壁以及承接头(22)的外壁皆设置有螺纹,且螺纹连接(23)的内壁压合有垫片。

4.根据权利要求2所述的一种建材自动化仪表密封装置,其特征在于:所述滑槽(26)的内壁内嵌有动垫圈,所述滑块(25)内嵌在滑槽(26)内与滑槽(26)滑动连接。

5.根据权利要求1所述的一种建材自动化仪表密封装置,其特征在于:所述第一夹持罩(41)和第二夹持罩(42)的内壁压合有条形橡胶垫,且条形橡胶垫均匀等距离分布在第一夹持罩(41)和第二夹持罩(42)的内壁表面。

6.根据权利要求1所述的一种建材自动化仪表密封装置,其特征在于:所述第一夹持罩(41)和第二夹持罩(42)皆设置为半圆弧形,且第一夹持罩(41)和第二夹持罩(42)的一端交接连接。
